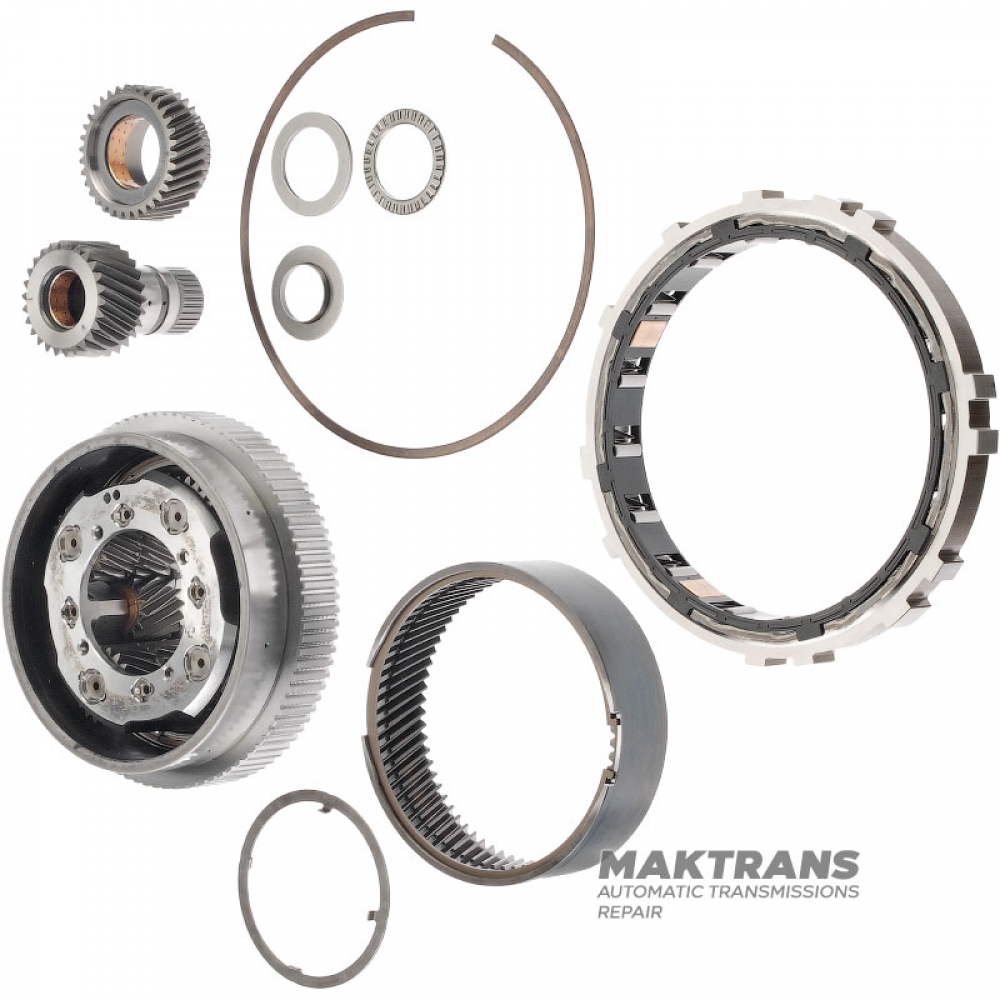

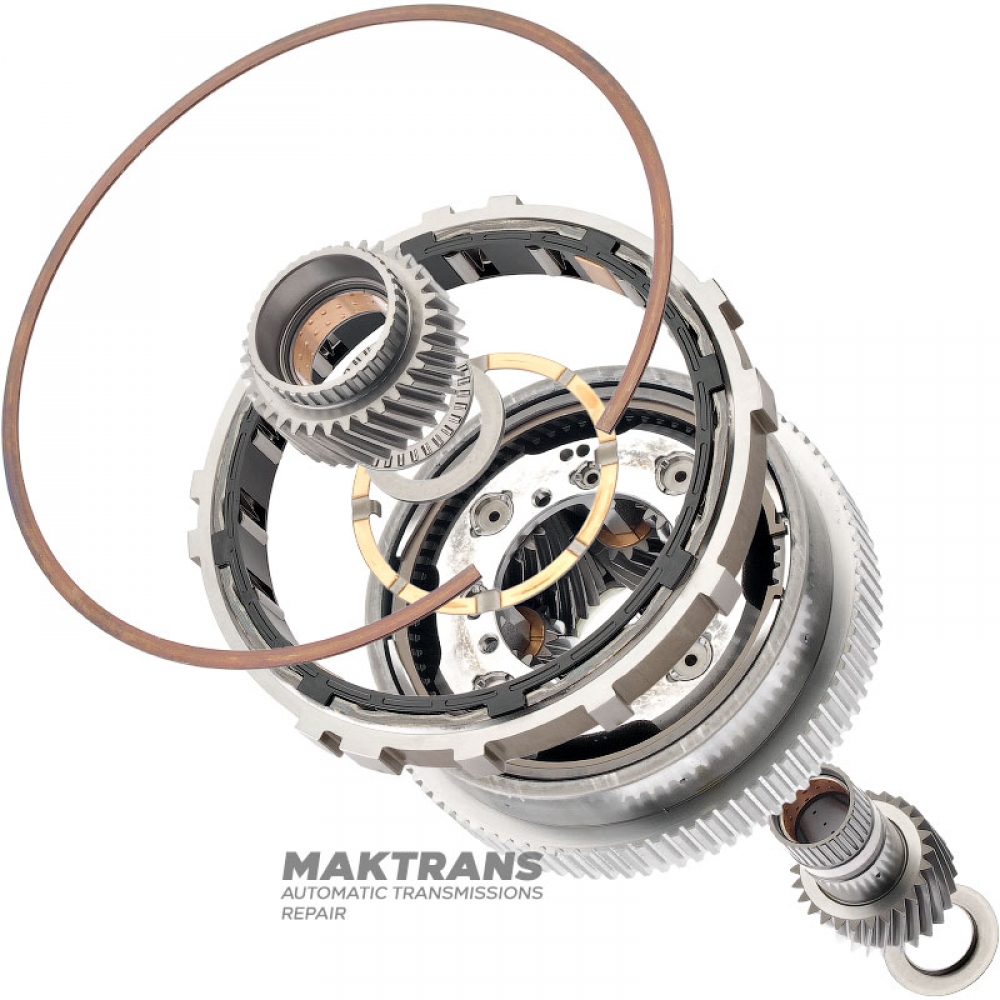

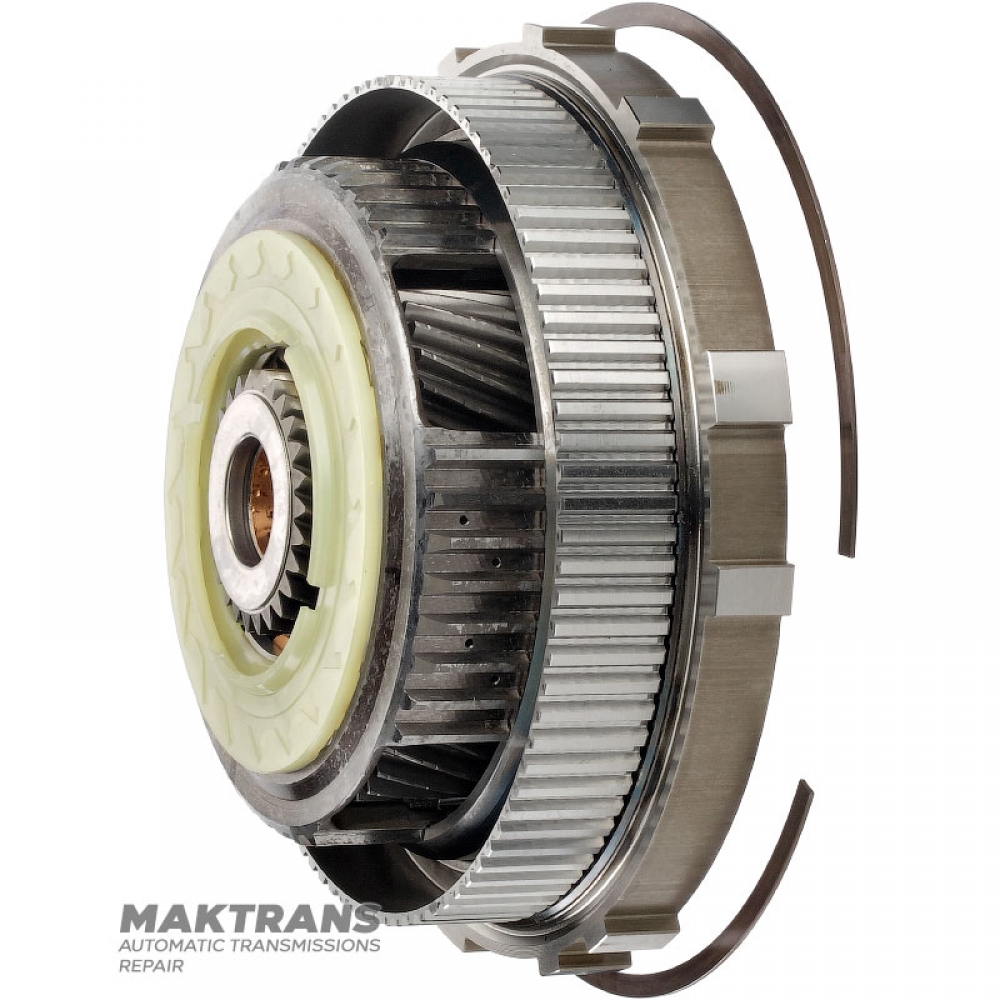

Zadná planétová prevodovka (s jednosmernou spojkou) AISIN WARNER AWF8G45 - 4 satelity (18 zubov) / 4 satelity (15 zubov)

Planétová prevodovka:

• Celková výška - 80 mm;
• Vonkajší priemer pracovnej časti jednosmernej spojky je 153,25 mm;
• B2 Vonkajší priemer náboja brzdy - 171,90 mm;
• Počet zubov na náboji B2 Brake - 90 ks;
• C2 Vonkajší priemer náboja spojky - 138,40 mm;
• Počet zubov na náboji C2 Clutch - 32 ks;
• Satelity predného slnečného kolesa - 4 satelity (18 zubov);
• Zadné satelity planétových prevodov - 4 satelity (15 zubov);

Slnečné kolesá:

Predná časť (krátka):

• Celková výška - 33 mm;
• Vnútorný priemer objímky - 33,30 mm;
• Počet zubov - 34 ks;
• Vonkajší priemer ozubeného kolesa - 62,85 mm;
• Počet drážok - 38 ks;
• Vonkajší priemer drážkovanej časti je 47,80 mm;

Chrbát (dlhý):

• Celková výška - 78,80 mm;
• Vnútorný priemer objímky - 24,30 mm;
• Počet drážok - 32 ks;
• Vonkajší priemer drážkovanej časti je 32,15 mm;
• Vonkajší priemer pracovnej časti hrdla je 33,20 mm;
• Počet zubov na ozubenom kolese - 26 ks;
• Vonkajší priemer ozubeného kolesa - 53,40 mm;

Ozubené koleso:

• Výška - 38,50 mm;
• Vonkajší priemer - 139,40 mm;
• Počet zubov - 70 ks;
