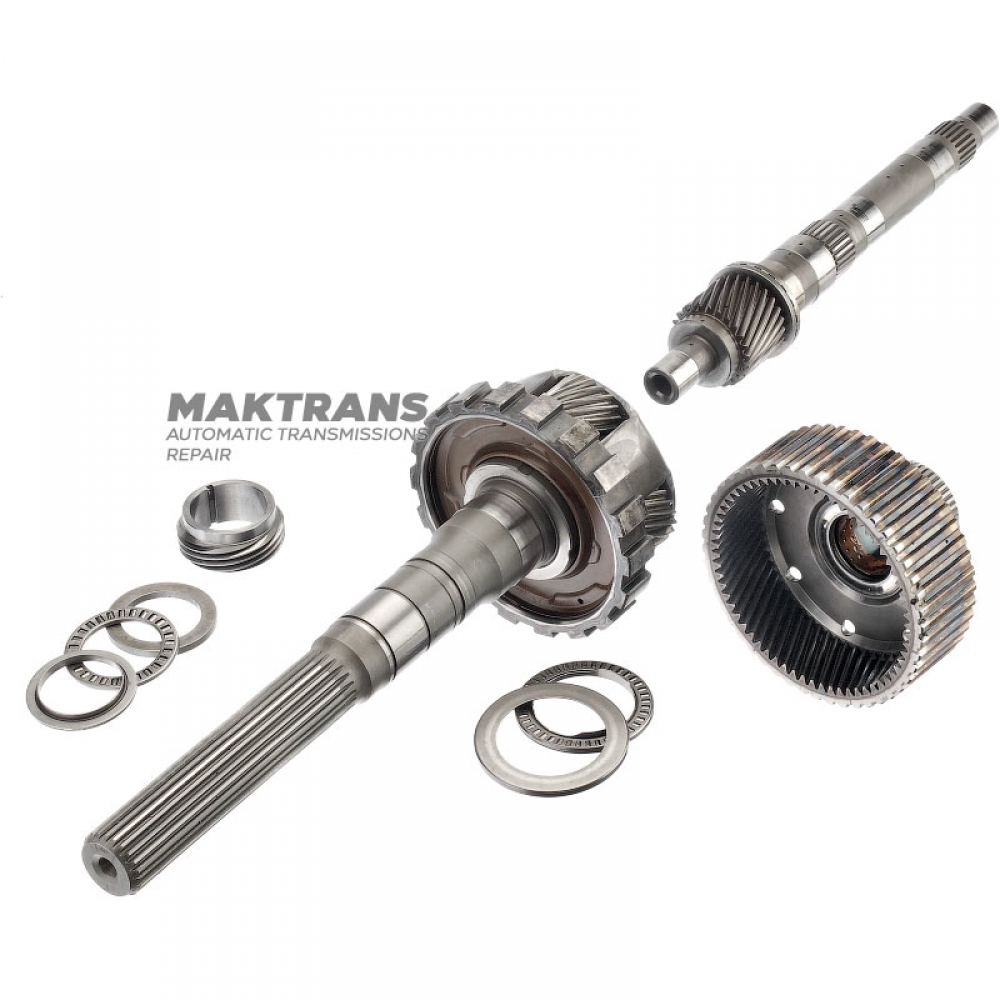

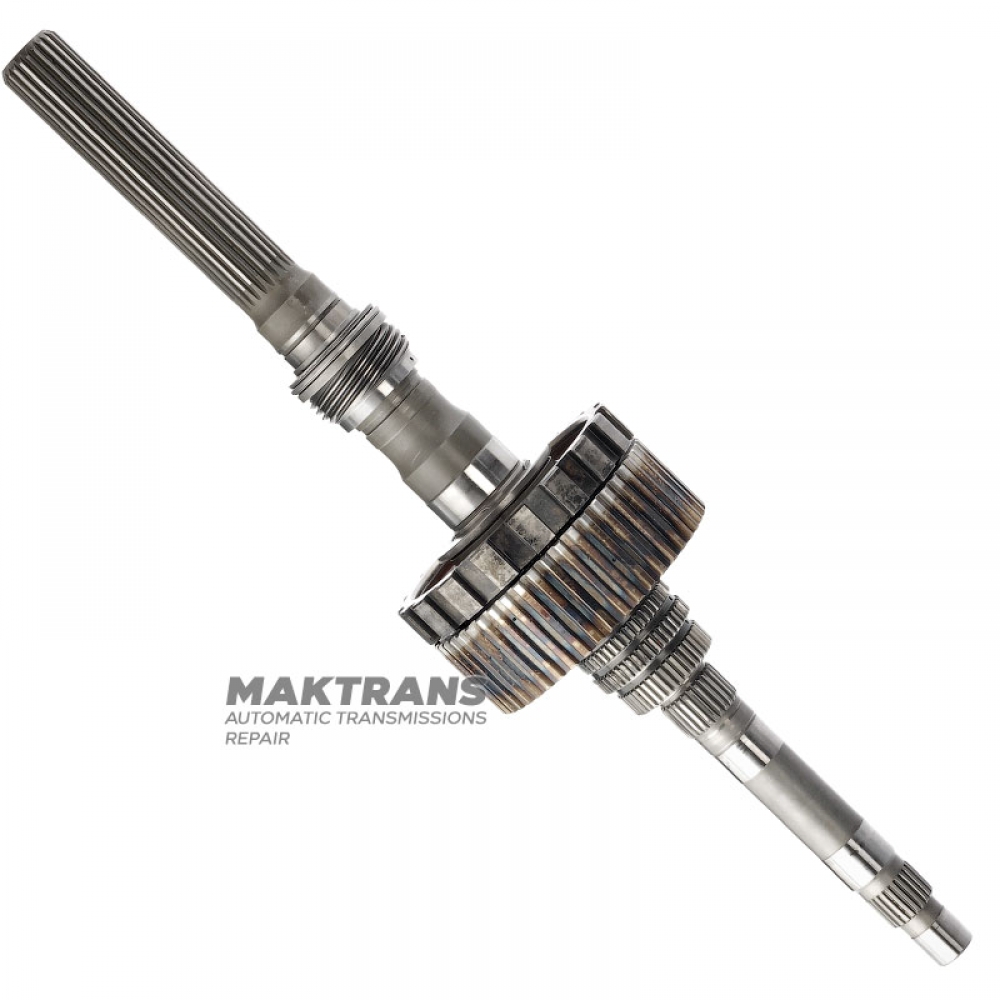

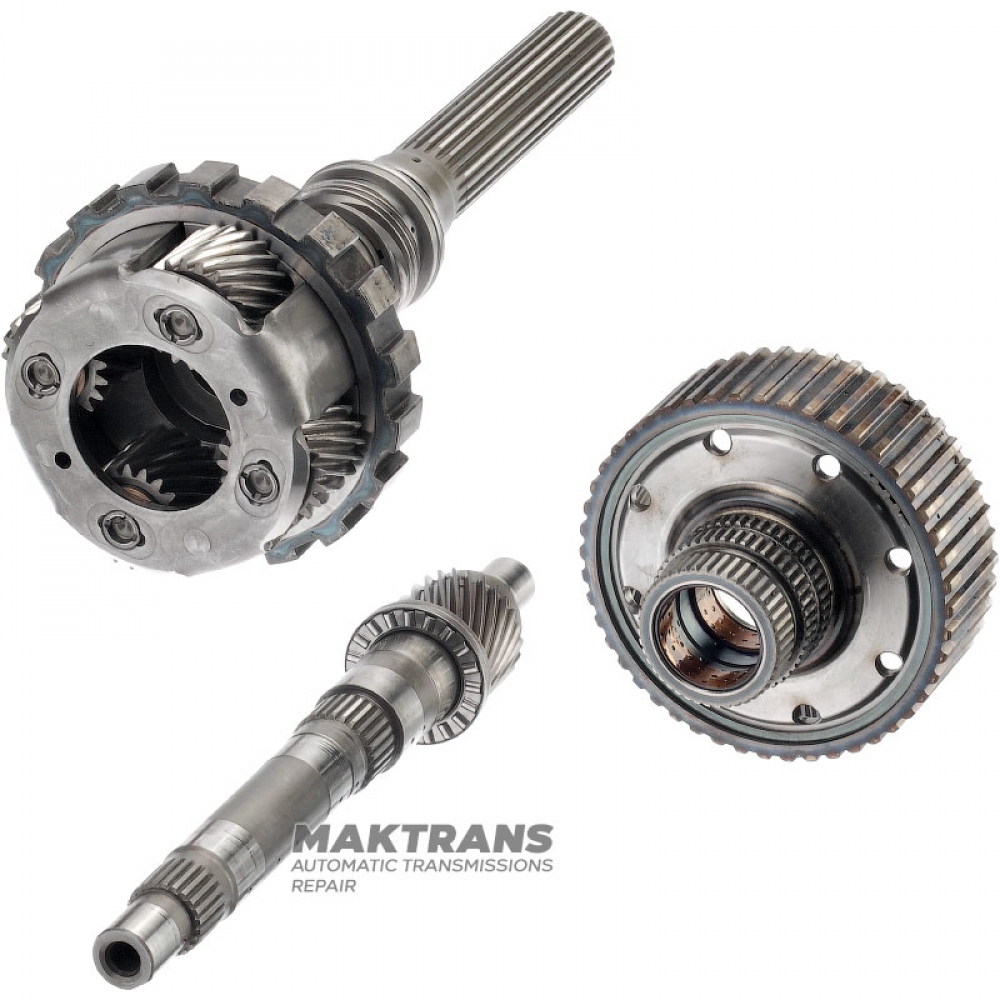

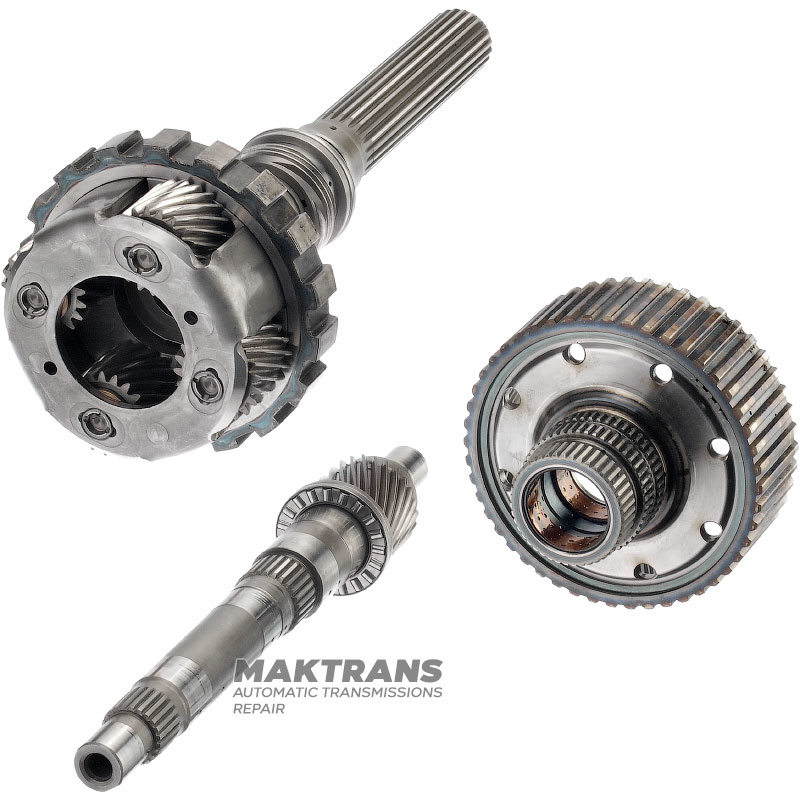

Výstupný hriadeľ, zadná planétová prevodovka (4 satelity, 19 zubov) TOYOTA / LEXUS A750E, A760E — dĺžka výstupného hriadeľa 272 mm (dĺžka drážkovanej časti 140 mm), 23 drážok (vonkajší Ø 30,40 mm)

Planétová prevodovka s výstupným hriadeľom:

• Celková výška - 328 mm;
• Počet satelitov - 4 ks;
• Počet zubov na satelite - 19 ks;
• Vonkajší priemer satelitu - 35,50 mm;
• Počet zubov na parkovacom kolese - 18 ks;
• Vonkajší priemer parkovacieho prevodu - 123,95 mm;

Výstupný hriadeľ:

• Dĺžka hriadeľa od základne - 272 mm;
• Priemer pracovnej časti na základni hriadeľa je 41,50 mm;
• Počet drážok na hriadeli - 23 ks;
• Dĺžka drážkovanej časti - 140 mm;

Centrálne koleso (s hriadeľom):

• Celková dĺžka hriadeľa - 296 mm;
• Počet zubov na slnečnom kolese - 25 ks;
• Vonkajší priemer centrálneho kolesa je 43,80 mm;

Počet drážok na hriadeli:

• 23 drážok - vonkajší Ø 24,60 mm;
• 27 drážok - vonkajší Ø 29,20 mm;

Vonkajšie priemery pracovných častí hriadeľa:

• 20 mm (strana slnečného kolesa);
• 32,08 mm – x2;
• 26 mm - x2;
• 29 mm;

Ozubené koleso:

• Celková výška - 83,50 mm;
• Výška ozubeného krúžku (bez drážkovanej príruby) - 41,63 mm;
• Vonkajší priemer ozubeného krúžku je 122,50 mm;
• Počet zubov na ozubenom krúžku - 63 ks;
• Vnútorný priemer puzdier je 32,20 mm;

Počet drážok na krku:

• 43 drážok - vonkajší Ø 46,05 mm;
• 48 drážok - vonkajší Ø 51,25 mm;
