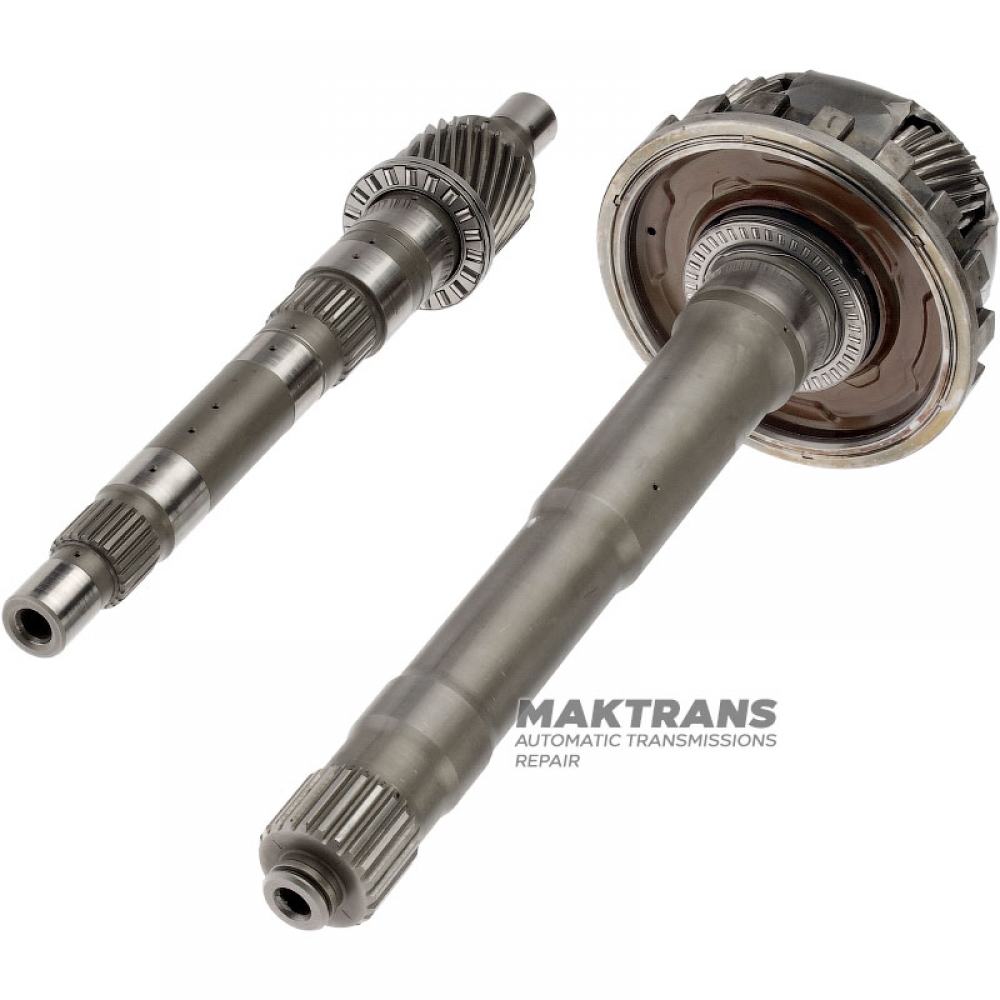

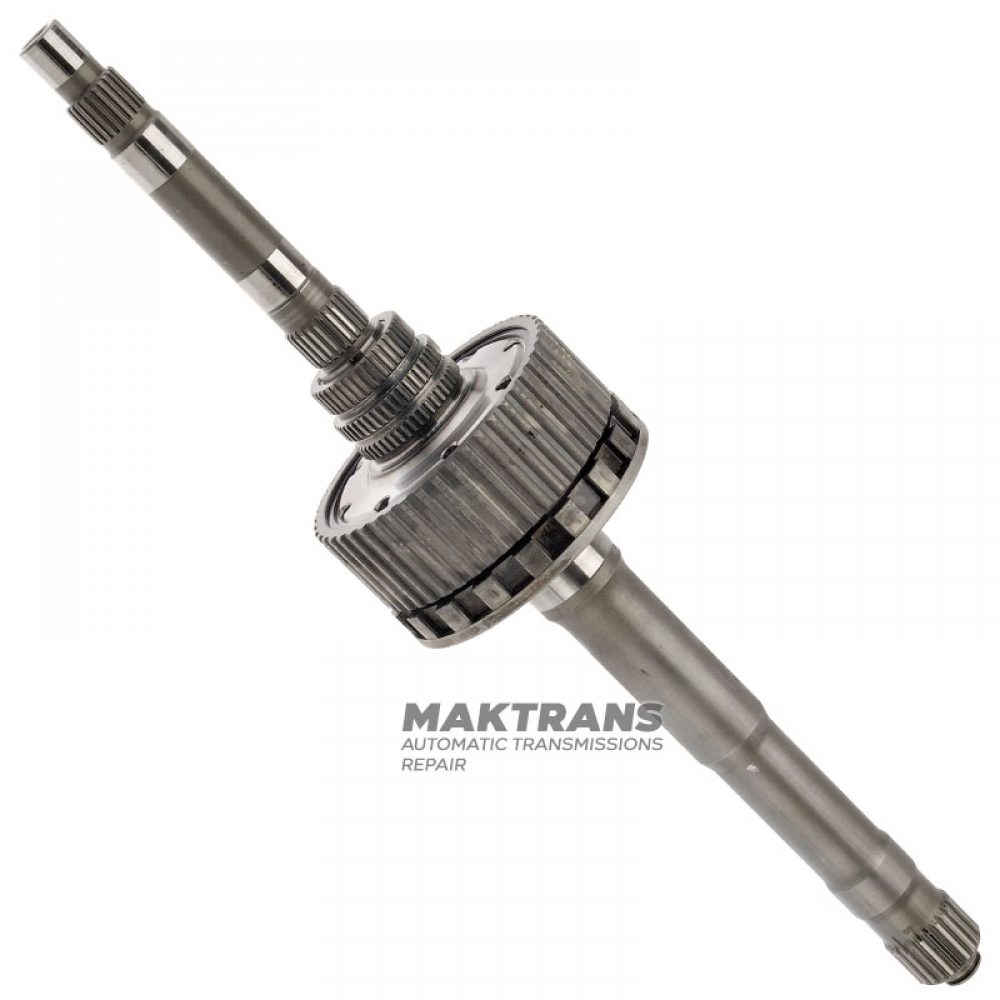

Výstupný hriadeľ TOYOTA / LEXUS A760H (4WD) LEXUS IS250, IS350 — dĺžka výstupného hriadeľa 271 mm, 22 drážok (vonkajší Ø 34,80 mm)

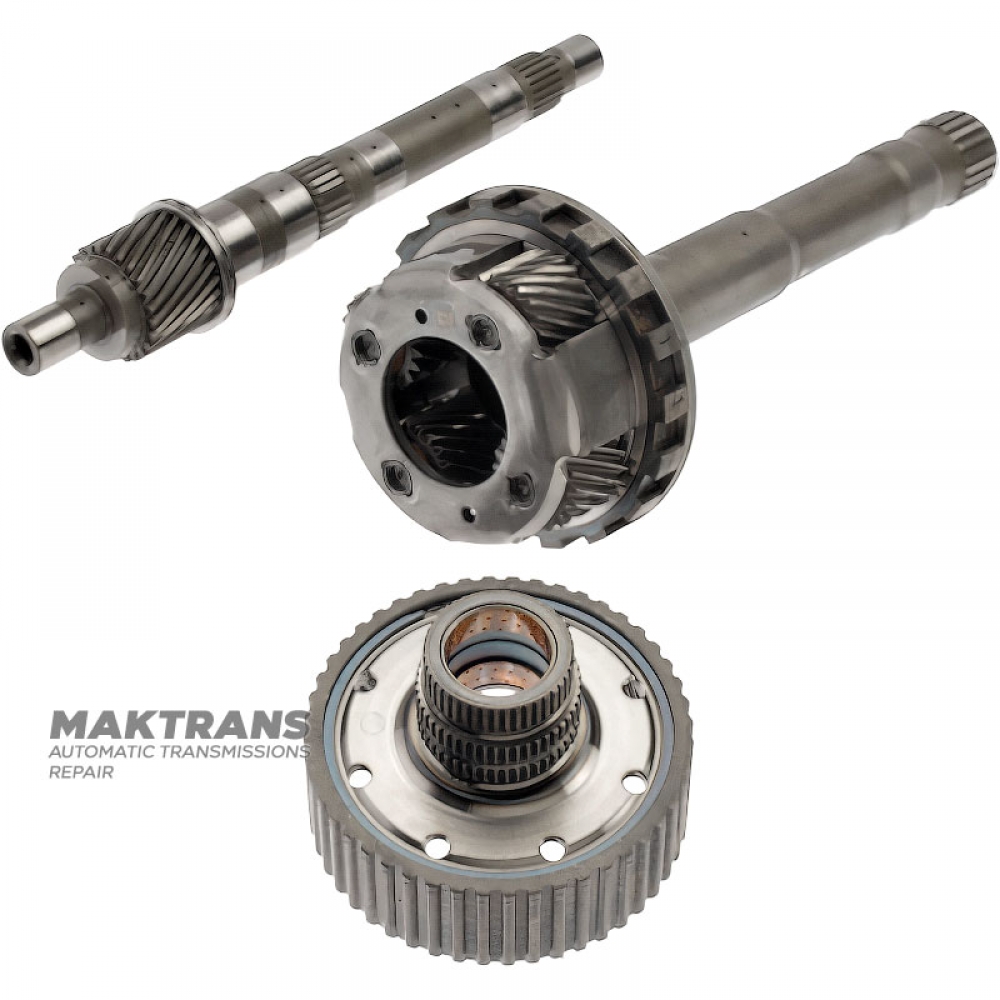

Planétová prevodovka s výstupným hriadeľom:

• Celková výška - 328 mm;
• Počet satelitov - 4 ks.;
• Počet zubov na satelite - 19 ks;
• Vonkajší priemer satelitu - 35,40 mm;
• Počet zubov na parkovacom ozubenom kolese - 18 ks;
• Vonkajší priemer parkovacieho prevodu: 123,95 mm;

Výstupný hriadeľ:

• Dĺžka hriadeľa od základne - 271 mm;
• Priemer pracovnej časti na základni hriadeľa je 41,50 mm;
• Počet drážok na hriadeli - 22 ks;
  Vonkajší priemer drážkovanej časti je 34,80 mm;
• Dĺžka drážkovanej časti 27 mm;

Centrálne koleso (s hriadeľom):

• Celková dĺžka hriadeľa - 296 mm;
• Počet zubov na centrálnom ozubenom kolese - 25 ks;
• Vonkajší priemer centrálneho kolesa: 43,80 mm;

Počet drážok na hriadeli:

• 23 drážok - vonkajší Ø 24,60 mm;
• 27 drážok - vonkajší Ø 29,20 mm;

Vonkajšie priemery pracovných častí hriadeľa:

• 20 mm (strana centrálneho kolesa);
• 32,08 mm – 2x;
• 25,95 mm – 2x;
• 20 mm;

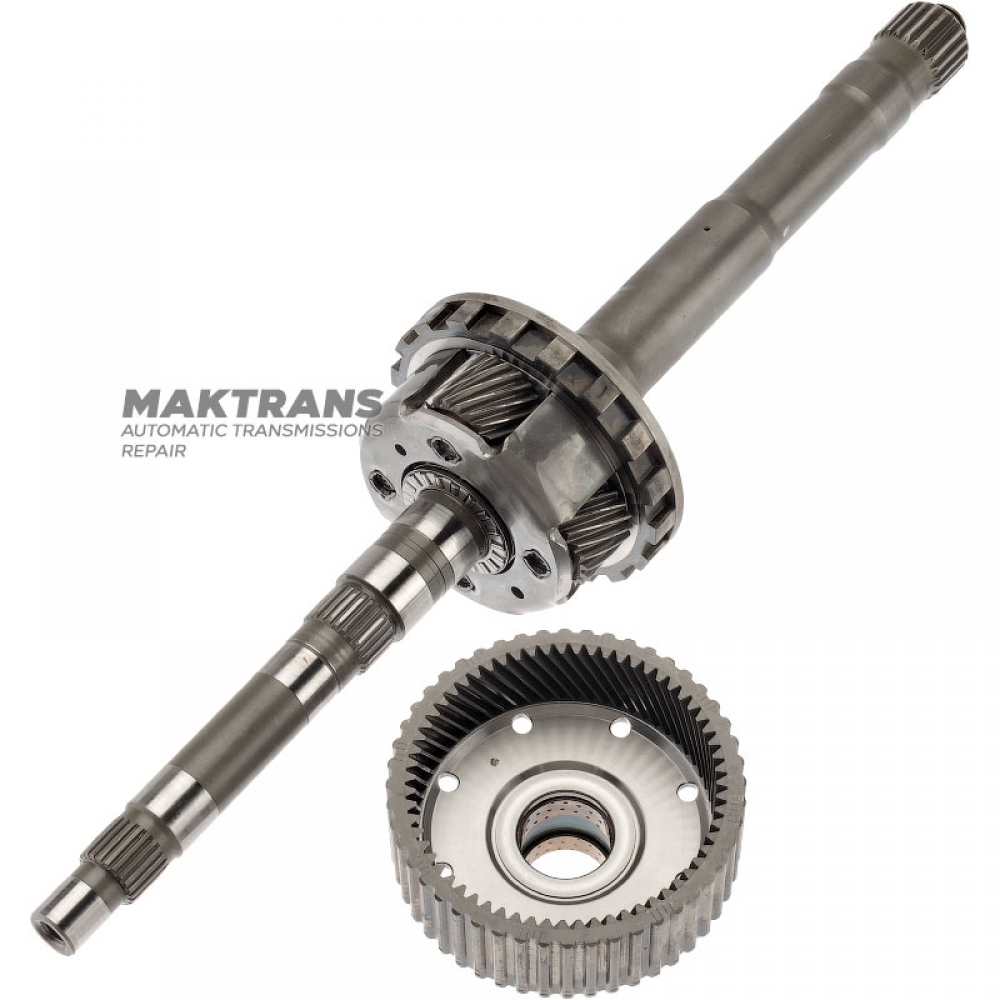

Ozubený veniec:

• Celková výška - 83,50 mm;
• Výška ozubeného venca (bez drážkovanej príruby) - 41,63 mm;
• Vonkajší priemer ozubeného venca: 122,50 mm;
• Počet zubov na ozubenom venci - 63 ks;
• Vnútorný priemer puzdier - 32,20 mm;

Počet drážok na krku:

• 43 drážok - vonkajší Ø 46,05 mm;
• 48 drážok - vonkajší Ø 51,25 mm;
