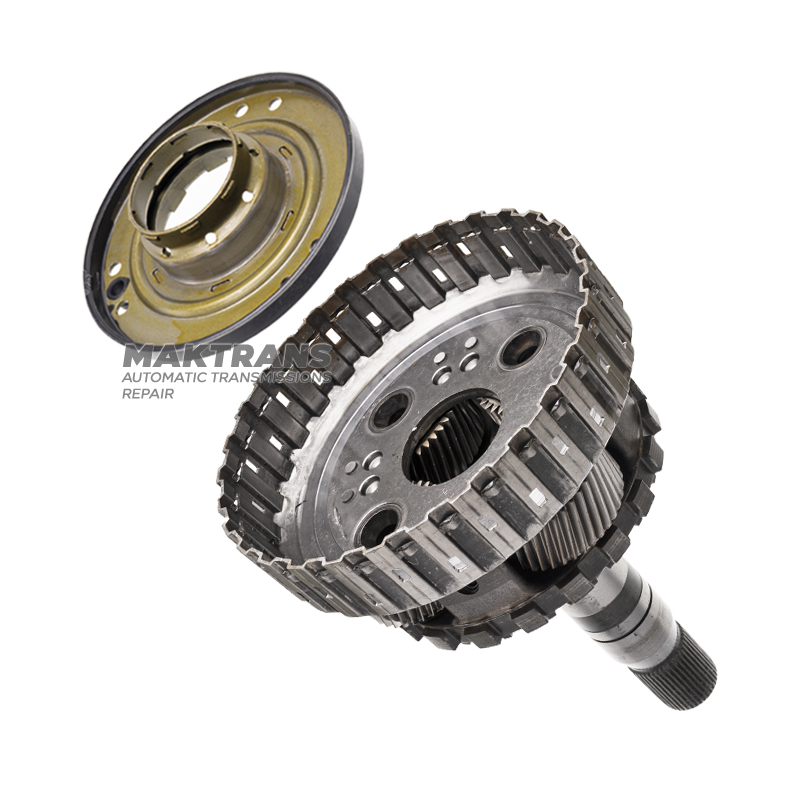

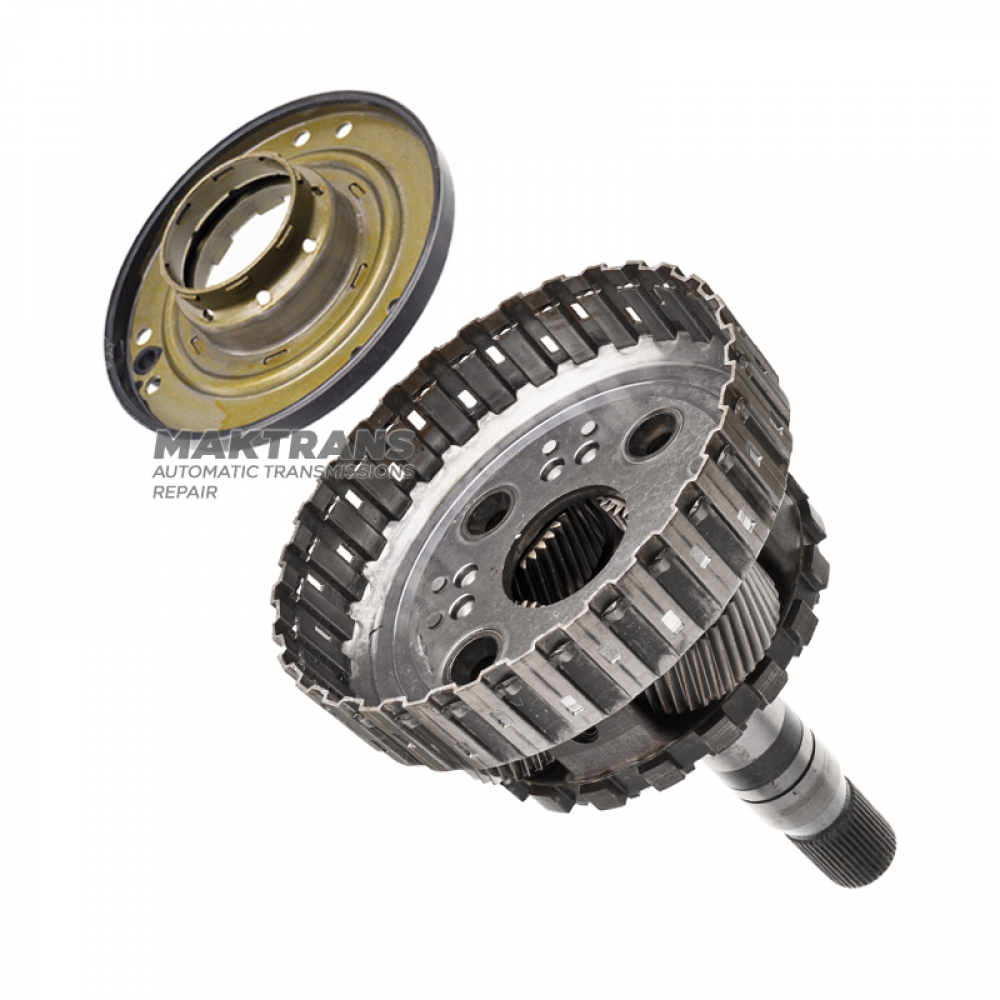

Servis - výmena pogumovaného piestu D Spojka ZF 8HP45, 8HP50, 8HP70, 8HP75, 8HP55A, 8HP65A, 8HP90A (cena nezahŕňa piest)

Automatická prevodovka ZF 8HP75 je jednou z najbežnejších a vysoko účinných 8-stupňových automatických prevodoviek, ktorá sa používa v širokej škále prémiových automobilov a SUV. Jej konštrukcia je komplexná a presná, pričom každý komponent zohráva kľúčovú úlohu pri zabezpečovaní plynulého radenia prevodových stupňov a efektívneho prenosu krútiaceho momentu. Piest spojky D je jedným z týchto kľúčových komponentov a jeho porucha môže viesť k vážnym problémom s prevodovkou.

Funkcia piesta spojky D

Predtým, ako sa ponoríme do problematiky, je dôležité pochopiť úlohu piesta spojky D. Prevodovky ZF 8HP vrátane 8HP75 používajú princíp radenia zahŕňajúci viacero spojkových blokov, ktoré sa striedavo zapájajú a vypínajú, čím poskytujú rôzne prevodové pomery. Spojka D je zodpovedná za radenie špecifických prevodových stupňov, zvyčajne spiatočky, nízkeho prevodového stupňa a ich zodpovedajúcich kombinácií v závislosti od konkrétnej konfigurácie prevodovky. Piest spojky D, ovládaný hydraulickým tlakom kvapaliny automatickej prevodovky (ATF), stláča spojkový blok, čím ho zapína. Akákoľvek porucha tohto piesta priamo ovplyvňuje kvalitu a schopnosť radenia týchto prevodových stupňov.

Bežné príčiny porúch piestu spojky D.

Poruchy spojkového piesta v prevodovke ZF 8HP75 sú najčastejšie spojené s nasledujúcimi faktormi:

Opotrebovanie pogumovaných krúžkov piestnej časti:
Toto je najčastejšia príčina. Piest spojky D má O-krúžky (gumové alebo teflónové), ktoré zabraňujú úniku hydraulickej kvapaliny a zabezpečujú tesné utesnenie v dutine piesta. Postupom času sa tieto tesnenia môžu pod vplyvom vysokých teplôt, tlaku a starnutia opotrebovať, prasknúť alebo stvrdnúť. To vedie k strate hydraulického tlaku, ktorý je nevyhnutný pre úplné a rýchle zapojenie spojky. V dôsledku toho sa spojka môže prešmykovať alebo zapínať s oneskorením.

Znečistená prevodová kvapalina (ATF): Znečistená alebo prehriata ATF obsahuje častice opotrebenia, produkty oxidácie a sedimenty. Tieto častice môžu upchať jemné priechody v pieste a regulačných ventiloch alebo spôsobiť abrazívne opotrebenie povrchu piesta a jeho tesnení. Znečistenie tiež prispieva k zhoršeniu mazacích a chladiacich vlastností kvapaliny, čo urýchľuje opotrebovanie všetkých vnútorných komponentov vrátane tesnení piestov.

Prehrievanie prevodovky: Silné prehrievanie automatickej prevodovky (ATF), či už krátkodobé alebo trvalé, je jednou z najničivejších príčin poruchy prevodovky. Vysoké teploty ničia chemické zloženie ATF, čím výrazne urýchľujú opotrebovanie tesnení piestov. Gumové a plastové tesnenia strácajú elasticitu, stávajú sa krehkými a začínajú unikať tlak. Prehrievanie môže byť spôsobené agresívnou jazdou, ťahaním ťažkých prívesov, chybným chladiacim systémom prevodovky alebo dlhodobou jazdou v premávke.

Mechanické poškodenie piestu: Hoci sú menej časté, praskliny alebo deformácie v samotnom pieste sa môžu vyskytnúť v dôsledku extrémneho zaťaženia, nárazov (napríklad silných úderov do podvozku vozidla) alebo výrobných chýb. Takéto poškodenie ohrozuje integritu piestu a jeho schopnosť účinne vykonávať svoju zamýšľanú funkciu.

Opotrebované alebo poškodené vratné pružiny piestu: Piest spojky D používa vratné pružiny na zabezpečenie rýchleho a úplného vypnutia spojky po uvoľnení hydraulického tlaku. Ak tieto pružiny zoslabnú, zlomia sa alebo zdeformujú, piest sa nemusí úplne alebo včas vrátiť do pôvodnej polohy. To môže viesť k čiastočnému zapnutiu spojky alebo „zaseknutiu“, čo môže spôsobiť preklzávanie alebo nesprávne radenie.

Poruchy hydraulického obvodu alebo mechatroniky: Činnosť piestu spojky D je úplne závislá od správneho hydraulického tlaku dodávaného cez teleso ventilu (mechatroniku). Problémy s mechatronickými ventilmi, solenoidmi, tlakovými senzormi alebo vnútorné netesnosti v hydraulickom obvode priamo ovplyvnia tlak dodávaný do piestu spojky D a spôsobia jeho poruchu, aj keď je samotný piest neporušený.

Príznaky zlého piestu spojky D

Poruchy piestu spojky D sa vyznačujú niekoľkými charakteristickými príznakmi, ktoré sa môžu líšiť závažnosťou:

Oneskorenia alebo trhanie pri radení: Najčastejší príznak. Ak piest spojky D nie je schopný rýchlo a úplne stlačiť sadu spojky v dôsledku straty tlaku, radenie prevodových stupňov bude oneskorené, sprevádzané citeľnými trhnutiami, trhaním alebo údermi. Toto je obzvlášť viditeľné pri radení prevodových stupňov ovládaných spojkou D (napríklad pri zaradení spiatočky alebo niektorých nižších prevodových stupňov).

Prešmykovanie spojky: Ak je tlak v pieste nedostatočný, trecie kotúče spojky sa nemusia úplne stlačiť, čo spôsobuje prešmykovanie. Prejavuje sa to zvýšením otáčok motora, ale zrýchlenie vozidla tomuto zvýšeniu nezodpovedá. Môže sa prejaviť pocit „prešmykovania“ v prevodovke.

Strata spiatočky alebo určitých prevodových stupňov: V závažných prípadoch, keď je únik tlaku kritický alebo je piest vážne poškodený, môže prevodovka úplne stratiť schopnosť zaradiť spiatočku alebo určité prevodové stupne dopredu, ktoré sú ovládané spojkou D.

Chybové kódy (DTC) zobrazované v riadiacej jednotke prevodovky (ECU): Elektronická riadiaca jednotka prevodovky (ECU) neustále monitoruje činnosť všetkých komponentov. Ak spojka D nefunguje správne (napríklad ak existuje nesúlad v rýchlosti otáčania vstupného a výstupného hriadeľa v dôsledku preklzávania), ECU zaznamená zodpovedajúci chybový kód, ktorý je možné prečítať pomocou diagnostického skenera.

Hluk alebo vibrácie: V niektorých prípadoch, najmä pri silnom preklzávaní alebo mechanickom poškodení, sa z prevodovky môžu vyskytnúť nezvyčajné zvuky (škrípanie, hučanie) alebo vibrácie.

Riešenie problémov

Diagnostika problémov s piestom spojky D zvyčajne zahŕňa:

Počítačová diagnostika: Prvým krokom je načítanie chybových kódov z riadiacej jednotky prevodovky.

Testovacia jazda: Vyhodnotenie správania sa prevodovky v rôznych jazdných režimoch, identifikácia trhnutí, oneskorení a preklzávania.

Kontrola hladiny a stavu ATF: Posúdenie farby, zápachu a prítomnosti cudzích látok v prevodovej kvapaline.

Meranie tlaku v hydraulickom okruhu: Špecializované zariadenie umožňuje merať tlak v rôznych bodoch hydraulického systému a identifikovať netesnosti.

Demontáž prevodovky: Nakoniec bude potrebná čiastočná alebo úplná demontáž prevodovky, aby sa potvrdila porucha piestu a tesnenia a aby sa posúdil stav trecích kotúčov.

Oprava a výmena

Oprava chybného piestu spojky D zvyčajne zahŕňa jeho výmenu spolu so súpravou O-krúžkov a tesnení. Keďže prístup k piestu spojky D vyžaduje čiastočnú alebo úplnú demontáž prevodovky, je to prácny a drahý postup. Pri výmene piestu sa vždy odporúča starostlivo skontrolovať trecie dosky spojky D a v prípade potreby ich vymeniť. Potrebná je aj kompletná výmena prevodovej kvapaliny a filtra.
