Sada oceľových a trecích kotúčov B Brzda ZF 8HP65A, 8HP75 GEN2 (na použitie s pružnými krúžkami) - 5 trecích kotúčov (vonkajší Ø 193,50 mm), POZOR! Pružinové krúžky nie sú súčasťou balenia!

Táto súprava je určená na použitie s pružinovými oceľovými krúžkami, ktoré sú inštalované medzi oceľovými kotúčmi na vonkajšej strane trecích kotúčov.
Toto riešenie sa používa v prevodovkách GEN2.

Keďže pružinový krúžok aj trecí kotúč musia byť umiestnené v rovnakej rovine, používajú sa trecie kotúče s vonkajším priemerom 193 mm – ich priemer je menší ako priemer používaný v brzdových zostavách B bez oceľových krúžkov medzi oceľovými kotúčmi, kde je vonkajší priemer trecieho kotúča 198 mm.

Kotúče predávané v tejto sade sú demontované z pôvodných prevodoviek ZF8HP GEN1 (vonkajší priemer trecieho kotúča je 198 mm) a narezané na CNC stroji na rozmer s vonkajším priemerom 193 mm.

Pozor!
Pružinové krúžky nie sú súčasťou balenia!

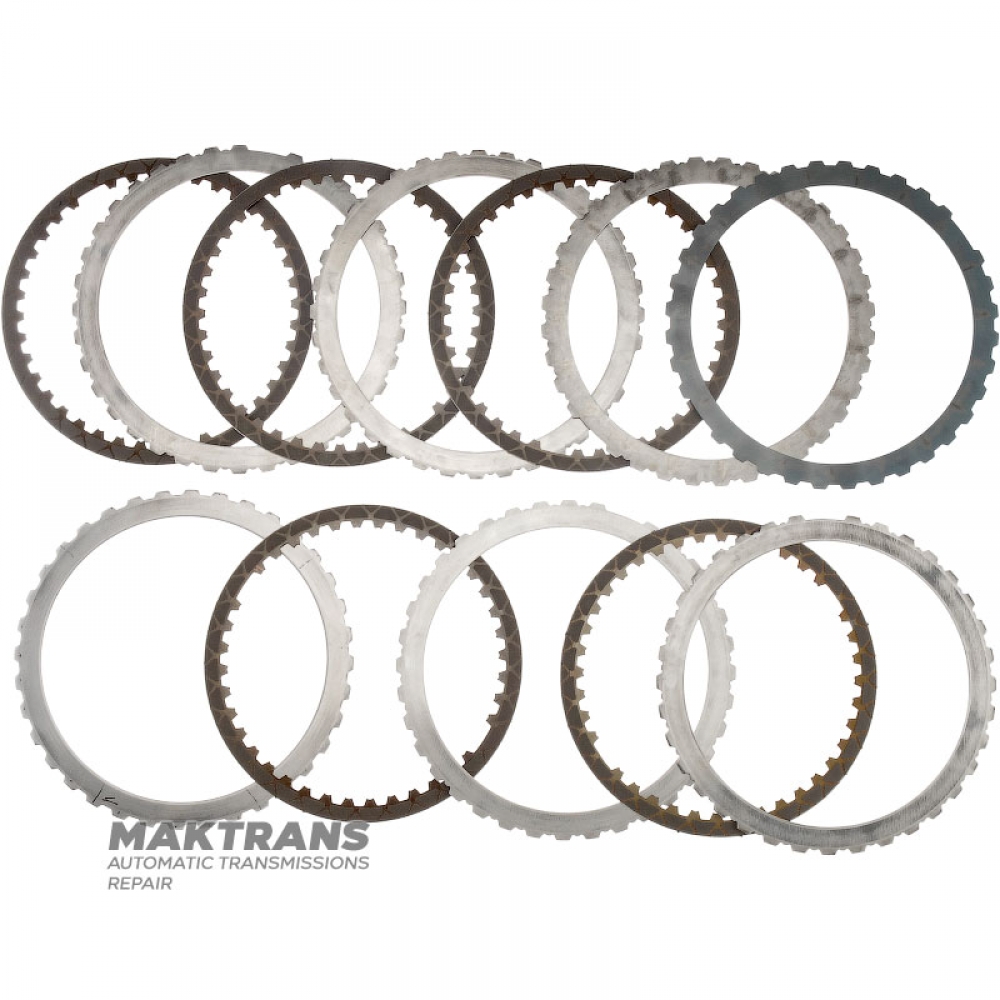

***Obrázok znázorňuje usporiadanie krúžkov v bloku diskov.

Sada oceľových a trecích kotúčov:

• Celková hrúbka súpravy je 19,80 mm;

Podporný disk:

• Hrúbka - 5,20 mm;
• Vnútorný priemer - 172,75 mm;
• Počet zubov - 36 ks;
• Počet diskov v sade - 1 ks.;

Trecí kotúč:

• Hrúbka - 2,10 mm;
• Vonkajší priemer - 193,50 mm;
• Počet zubov - 38 ks;
• Počet diskov v sade - 5 ks;

Oceľový disk:

• Hrúbka - 1,80 mm;
• Vnútorný priemer - 172,80 mm;
• Počet zubov - 35 ks;
• Počet diskov v sade - 5 ks;

Pružinový kotúč:

• Hrúbka - 1,70 mm;
• Vnútorný priemer - 173,90 mm;
• Počet zubov - 34 ks;
• Počet diskov v sade - 1 ks.;
