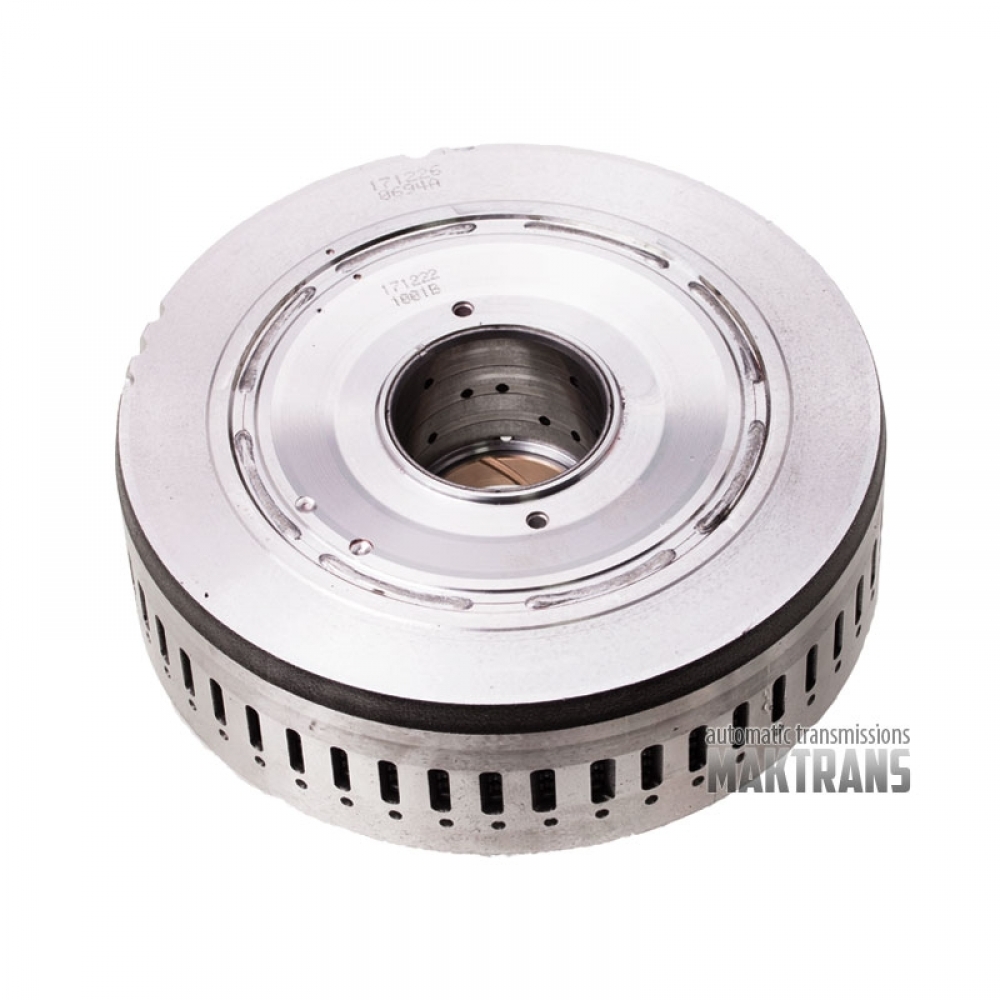

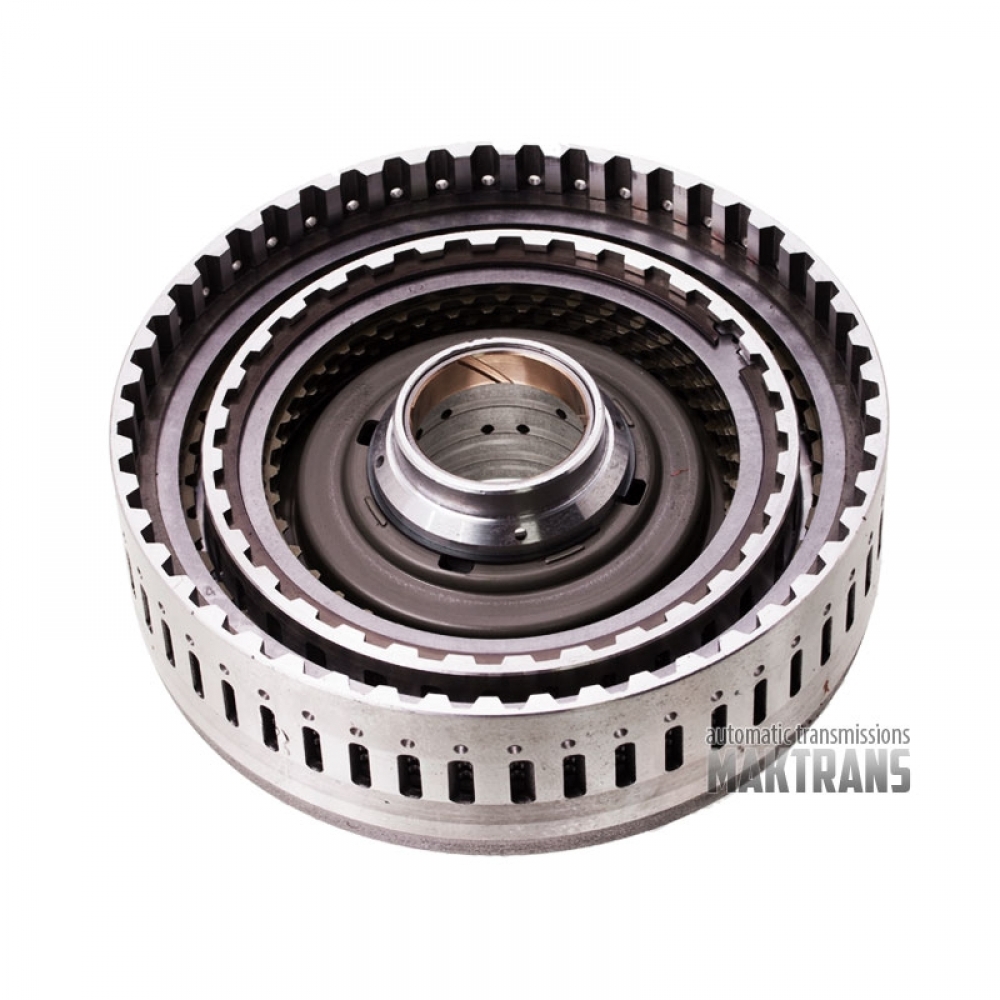

Bubnová spojka C3 / C4 (demontovaná z nových prevodoviek) VAG 09S AQ300, AISIN WARNER AWF8G30, TOYOTA UB80E, UB80F — (Spojka C3 (vonkajšie balenie) 3 trecie lamely / Spojka C4 4 trecie lamely)

Bubnová spojka K3 K4 VAG 09S AQ300 | [K3 - 3 trecie kotúče / K4 - 4 trecie kotúče]
Zameniteľné s podobným prevodovým bubnom TOYOTA UB80

• Celková výška bubna - 54 mm;
• Vonkajší priemer bubna -179,55 mm;
• Vnútorný priemer [zo strany náboja] - 48 mm.
• Vnútorný priemer objímky je 40,05 mm.

Sada oceľových a trecích lamiel spojky K3:

• Celková hrúbka balenia - 15,18 mm;
• Výška [pozdĺž vnútornej strany bubna] od piestu po sedlo poistného krúžku - 17 mm;

Podporný disk:

• Hrúbka - 4,30 mm;
• Počet zubov - 48 ks.
• Vnútorný priemer -149,65 mm.
• Množstvo v sade - 1 ks.

Trecí kotúč:

• Hrúbka - 1,50 mm;
• Počet zubov - 45 ks;
• Vonkajší priemer - 166,60 mm;
• Množstvo v sade - 3 ks;

Oceľový disk:

• Hrúbka - 2 mm;
• Počet zubov - 48 ks;
• Vnútorný priemer - 149,60 mm;
• Množstvo v súprave - 2 mm;

Prítlačný disk:

• Hrúbka 3 mm.
• Počet zubov - 48 ks;
• Vnútorný priemer -149,70 mm;
• Množstvo v sade - 1 kus;

Sada oceľových a trecích lamiel spojky K4:

• Celková hrúbka balenia - 16,45 mm.
• Výška (pozdĺž vnútornej strany bubna) od piestu po sedlo poistného krúžku - 17 mm;

Podporný disk:

• Hrúbka - 3,10 mm;
• Počet zubov - 32 ks;
• Vnútorný priemer -111 mm;
• Množstvo v sade - 1 kus;

Trecí kotúč:

• Hrúbka 1,45 mm.
• Počet zubov - 40 ks.
• Vonkajší priemer -126,80 mm.
• Množstvo v sade - 4 ks.

Oceľový disk:

• Hrúbka - 1,80 mm;
• Počet zubov - 32 ks;
• Vnútorný priemer - 111,15 mm;
• Množstvo v sade - 4 ks;
