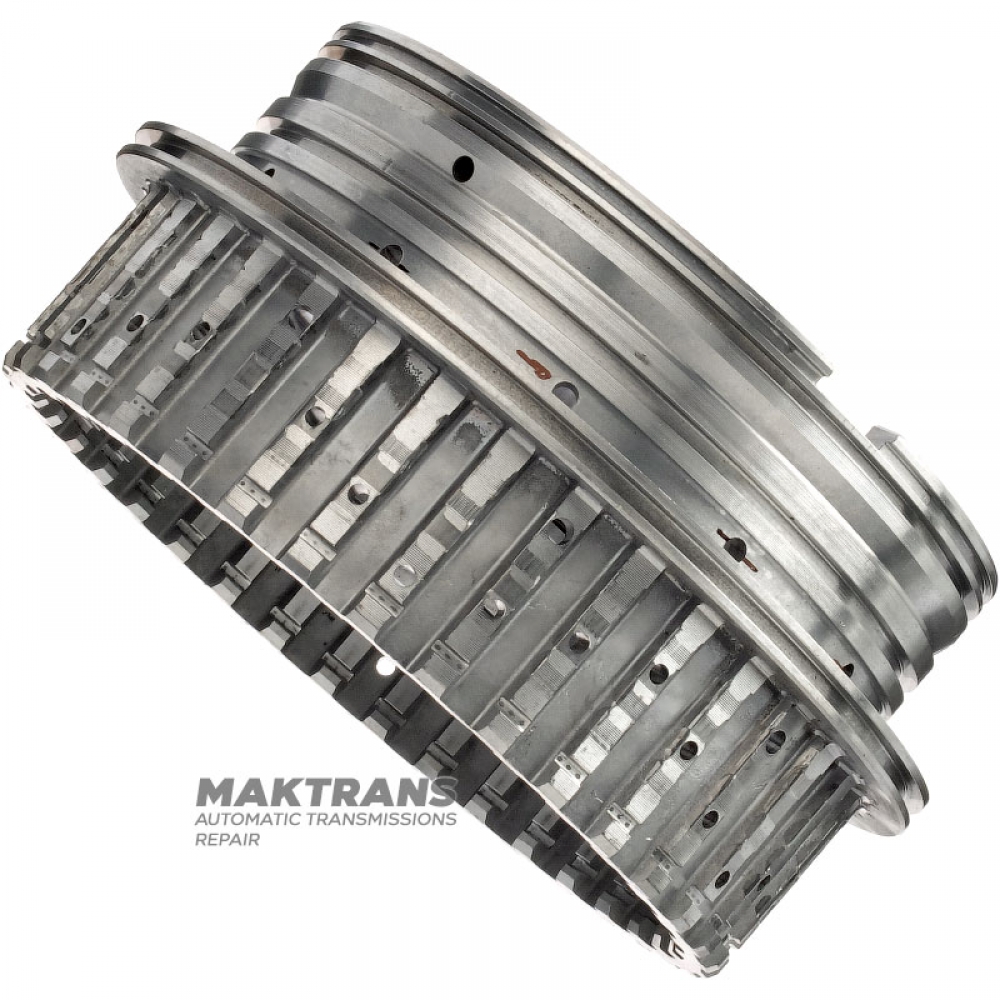

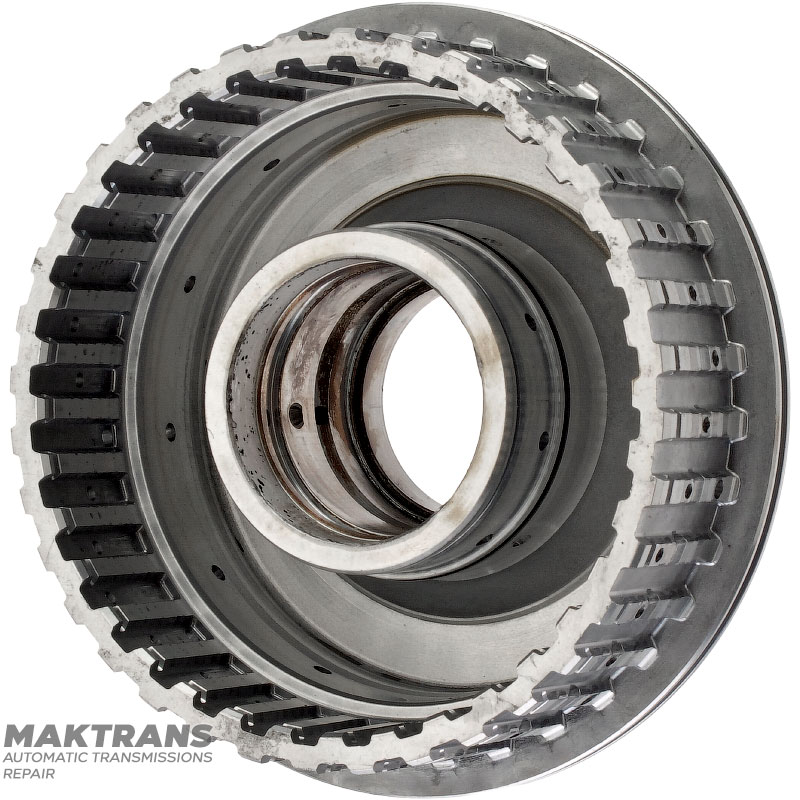

Bubnová spojka 4-6-R / 5-7 FORD 8F57 - K2GZ-7J251-A (12 otvorov po obvode)

• Celková výška - 73 mm;
• Vonkajší priemer - 154,70 mm;
• Vnútorný priemer objímky - 46,50 mm;
• Počet zubov na vonkajšej strane - 36 ks. (vonkajší Ø 139,95 mm);
• Počet zubov na vnútornej strane - 36 ks;

Tento bubon bol odstránený z použitých prevodoviek FORD 8F57 , ktoré mali poškodené vstupné hriadele.

Odstránili sme hriadeľ, ktorý bol pôvodne zalisovaný do tela bubna , a vyrezali sme doň drážky. Na vnútornom povrchu boli stopy po predchádzajúcom uložení.

Na obnovenie geometrie bola navarená nová hliníková vrstva a následne spracovaná na štandardnú veľkosť. To umožňuje zalisovanie nového hriadeľa a zaisťuje jeho bezpečné upevnenie v tele bubna.

Povrchová úprava môže mať miernu pórovitosť , čo je prijateľné. Po stlačení hriadeľ s viac ako 200 malými drážkami nezávisle vytvára sedlá a počas lisovania ich reže. To zaisťuje spoľahlivé spojenie a eliminuje možnosť otáčania hriadeľa v bubne .

Tento bubon má po obvode 12 otvorov, čo zaisťuje rýchlejšie plnenie piestového valca olejom.

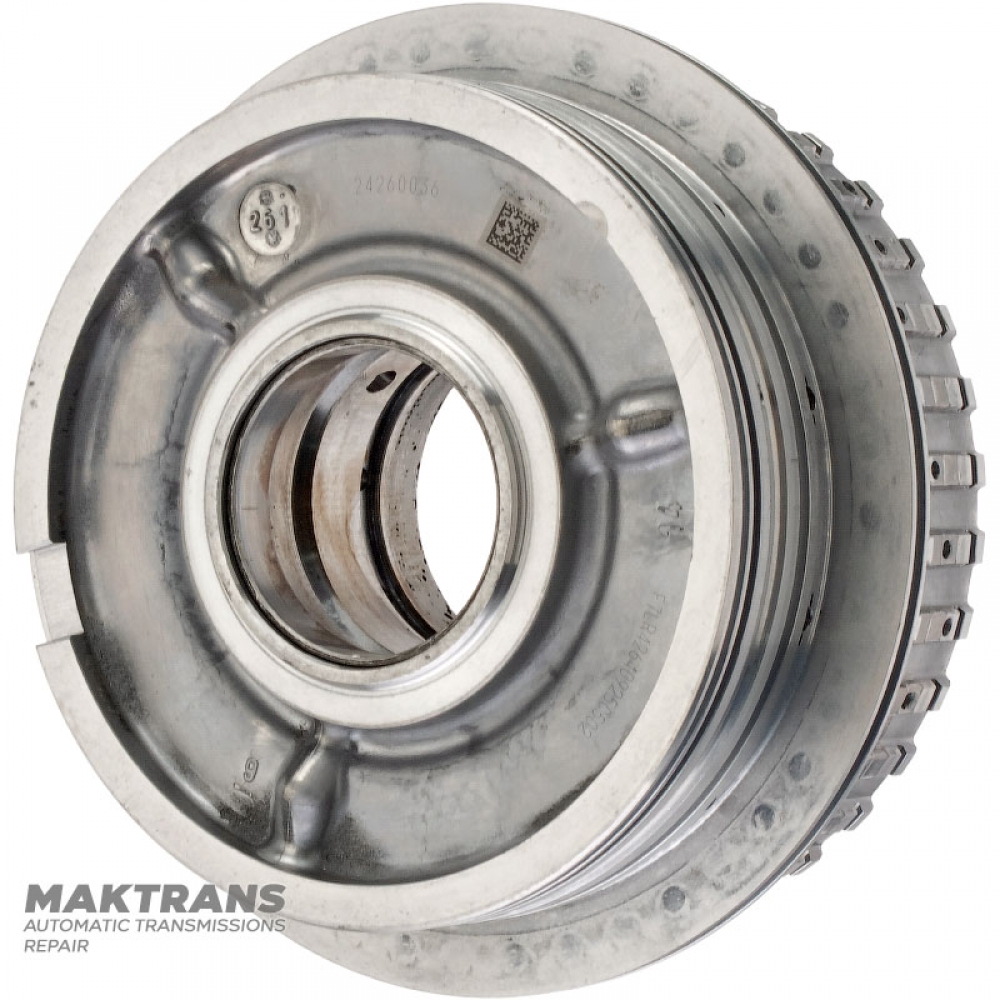

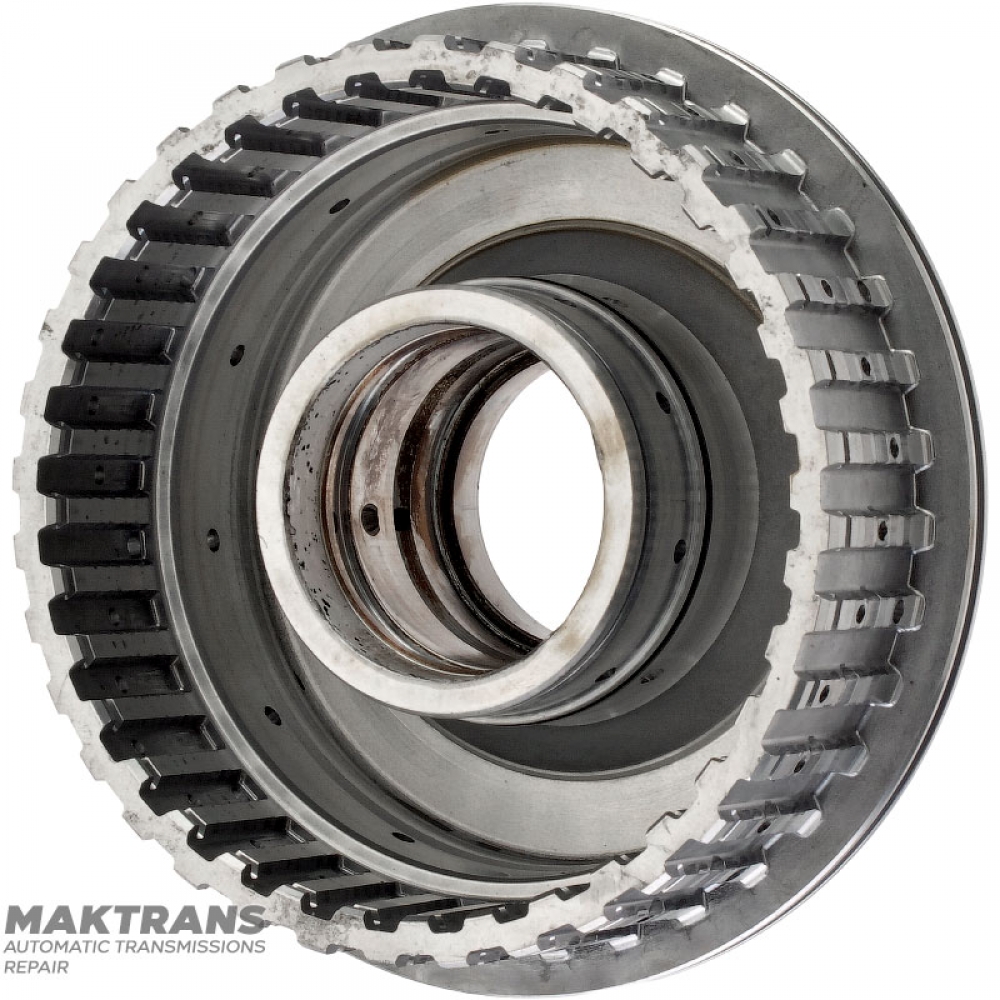

Takto vyzerá bubon po zváraní a frézovaní.
