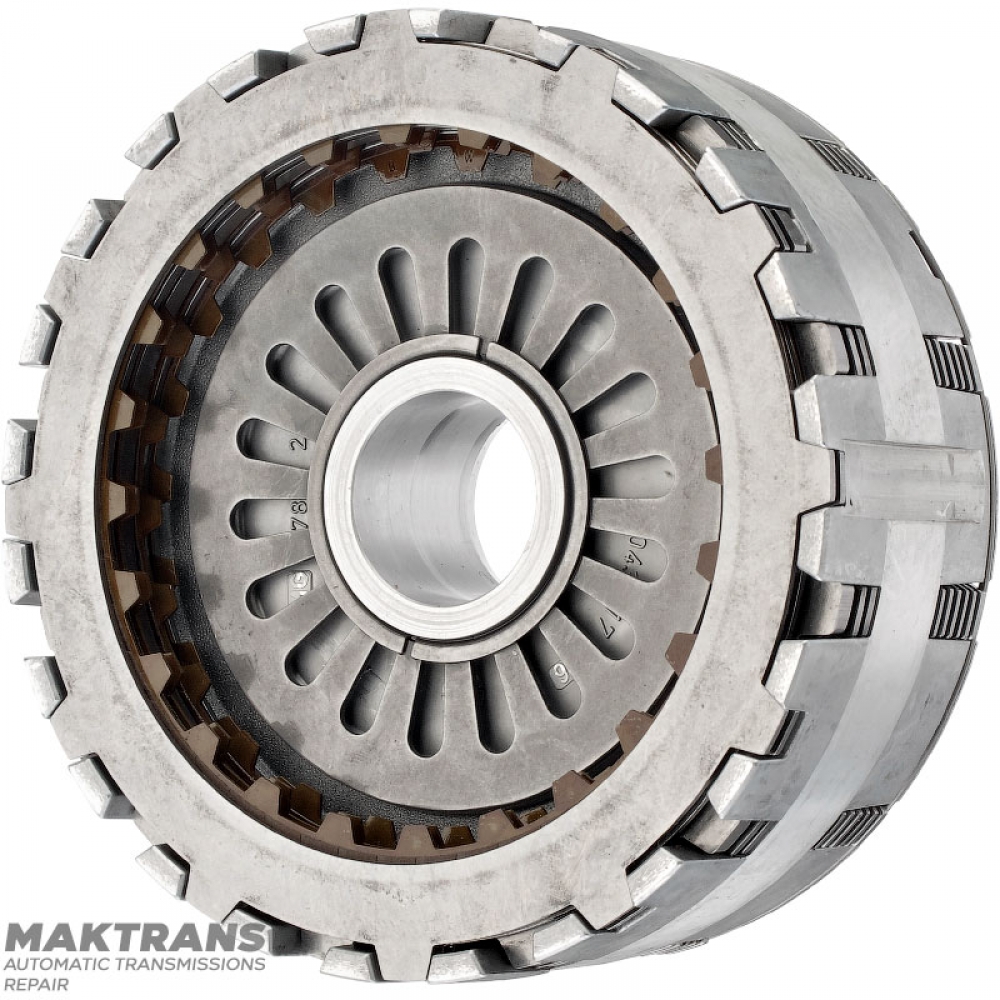

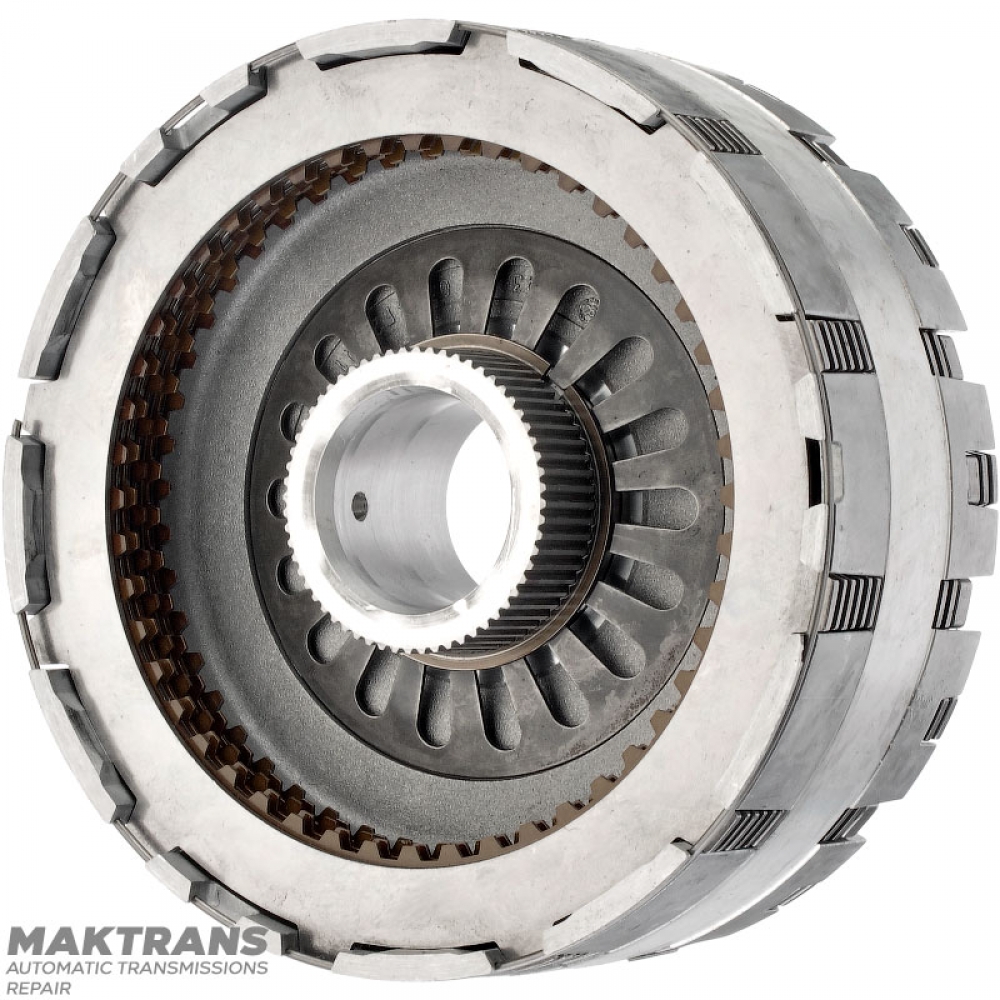

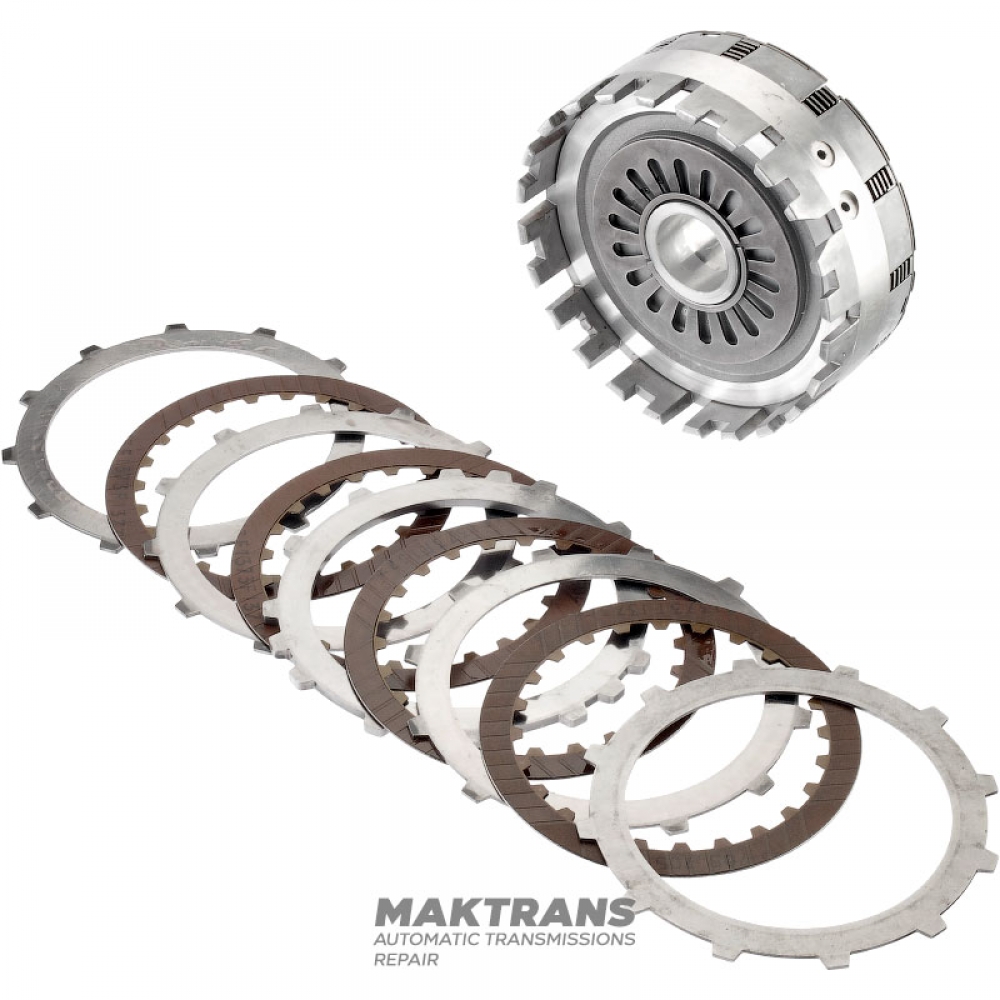

Bubnová medziľahlá, nábehová, spätná spojka ZF 4HP22, 4HP24 — 1043417065, 1043417041 (Trecie kotúče medziľahlej, nábehovej spojky — 24 zubov, spätnej spojky — 48 zubov)

Kôš :

• Celková výška - 63 mm;
• Vnútorný priemer - 34,85 mm;
• Vonkajší priemer - 156,85 mm;
• Počet drážok na náboji - 60 ks;
• Vonkajší priemer drážkovanej časti - 49,80 mm;

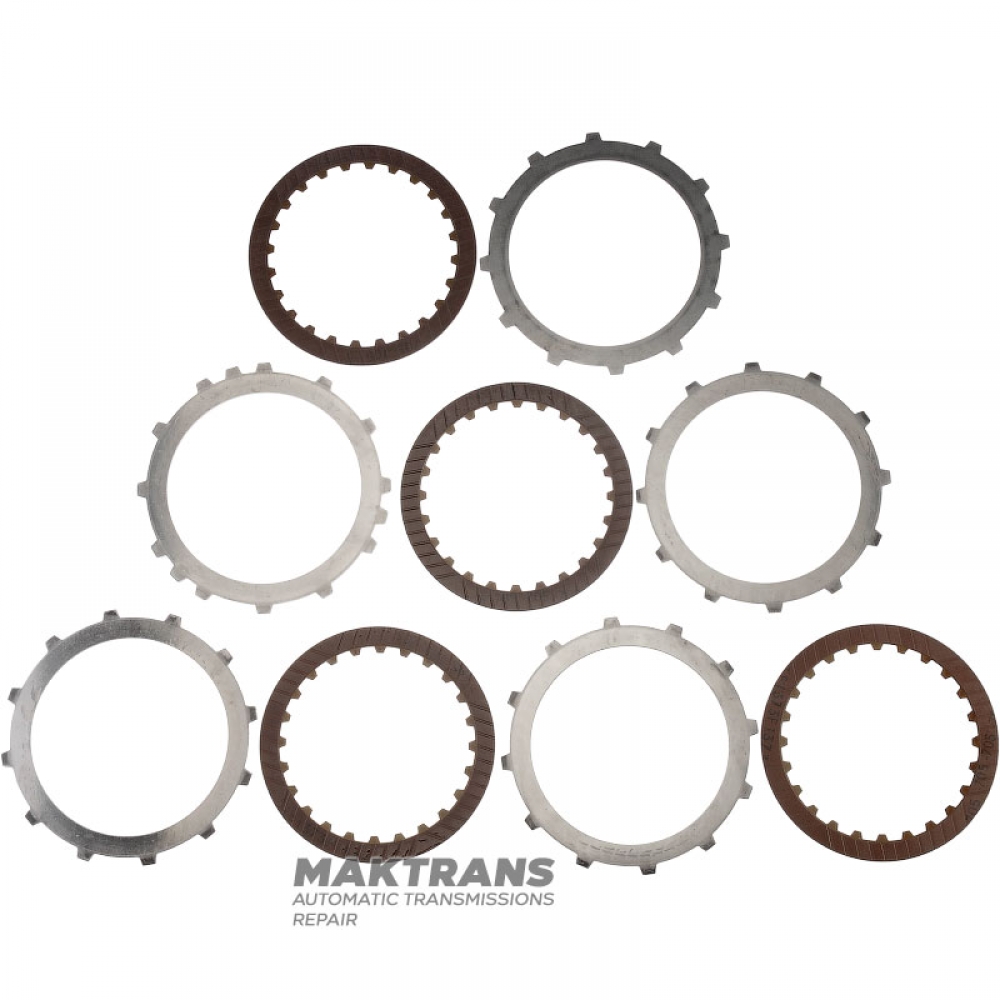

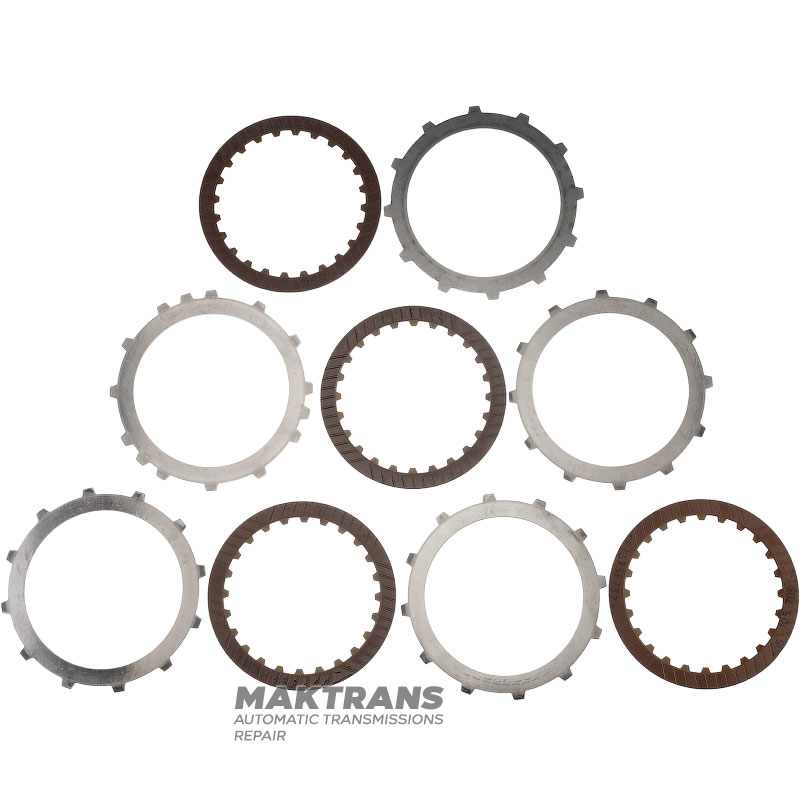

Sada oceľových a trecích lamiel medziľahlej spojky:

• Celková hrúbka súpravy je 6,80 mm;


Trecí kotúč:

• Hrúbka - 1,60 mm;
• Vonkajší priemer - 143 mm;
• Počet zubov - 24 ks;
• Počet diskov v sade - 2 ks.;

Oceľový disk:

• Hrúbka - 1,80 mm;
• Vnútorný priemer - 118,85 mm;
• Počet zubov - 12 ks;
• Počet diskov v sade - 2 ks.;

Sada oceľových a trecích lamiel prepínacej spojky:

• Celková hrúbka súpravy je 11,35 mm;

Podporný disk:

• Hrúbka - 4,55 mm;
• Vnútorný priemer - 119,10 mm;
• Počet zubov - 15 ks;
• Počet diskov v sade - 1 ks.;

Trecí kotúč:

• Hrúbka - 1,60 mm;
• Vonkajší priemer - 143 mm;
• Počet zubov - 24 ks;
• Počet diskov v sade - 2 ks.;

Oceľový disk:

• Hrúbka - 1,80 mm;
• Vnútorný priemer - 118,85 mm;
• Počet zubov - 12 ks;
• Počet diskov v sade - 2 ks.;

Sada oceľových a trecích lamiel spiatočky:

• Celková hrúbka súpravy je 15,75 mm;

Podporný disk:

• Hrúbka - 1,85 mm;
• Vnútorný priemer - 119 mm;
• Počet zubov - 12 ks;
• Počet diskov v sade - 1 ks;

Trecí kotúč:

• Hrúbka - 1,60 mm;
• Vonkajší priemer -142,80 mm;
• Počet zubov - 48 ks;
• Počet diskov v sade - 5 ks;

Oceľový disk:

• Hrúbka - 1,20 mm;
• Vnútorný priemer - 119,10 mm;
• Počet zubov - 12 ks;
• Počet diskov v sade - 5 ks;
