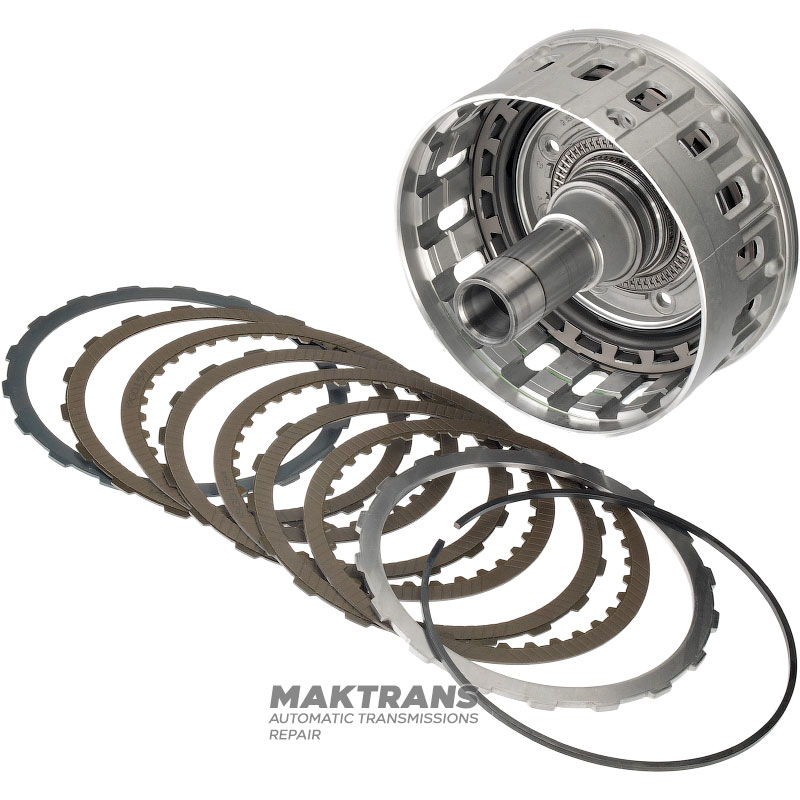

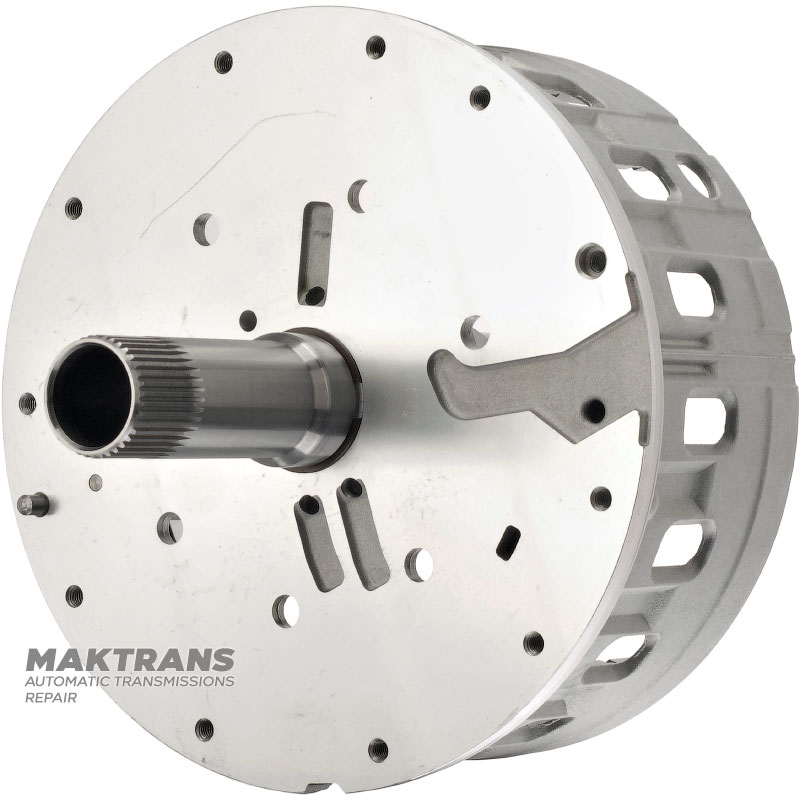

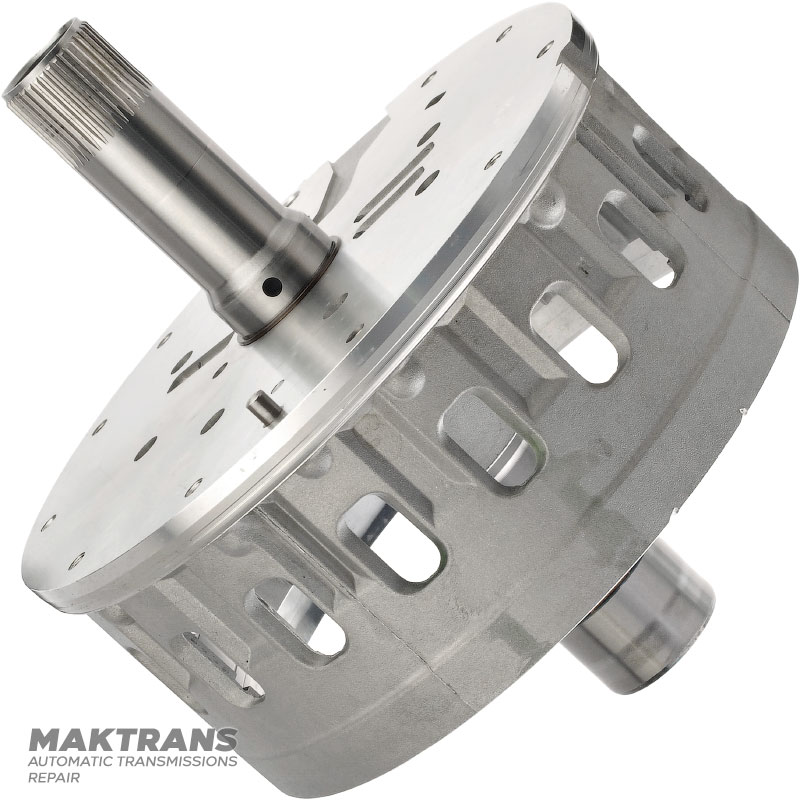

Náboj olejového čerpadla, brzda B1 (typ 1) Mercedes-Benz 722.9 R2202724224, A2202724224 - Celková výška 245 mm (výška statora (vpredu) 95 mm), 3x3 jednostranné trecie kotúče

Náboj olejového čerpadla 722.9 04-up (3 trecie kotúče, pre bubon K1 bez ložiska) sa vymieňa v nasledujúcich prípadoch

• opotrebovanie vo vnútri statora od vstupného hriadeľa
• zničenie ihlového ložiska spojeného s bubnom K1

​

• Celková výška - 245 mm;

Predná strana:

• Výška statora - 95 mm;
• Počet drážok - 38 ks;
• Vonkajší priemer drážkovanej časti je 31,75 mm;

Vonkajší priemer hliníkového telesa je 217,95 mm;


Zadná strana:

• Výška statora (od hliníkového krytu) - 142 mm;
• Vonkajší priemer - 42 mm;
• Počet teflónových krúžkov - 2 ks;
• Vonkajší priemer cez teflónové krúžky - 65,55 mm;

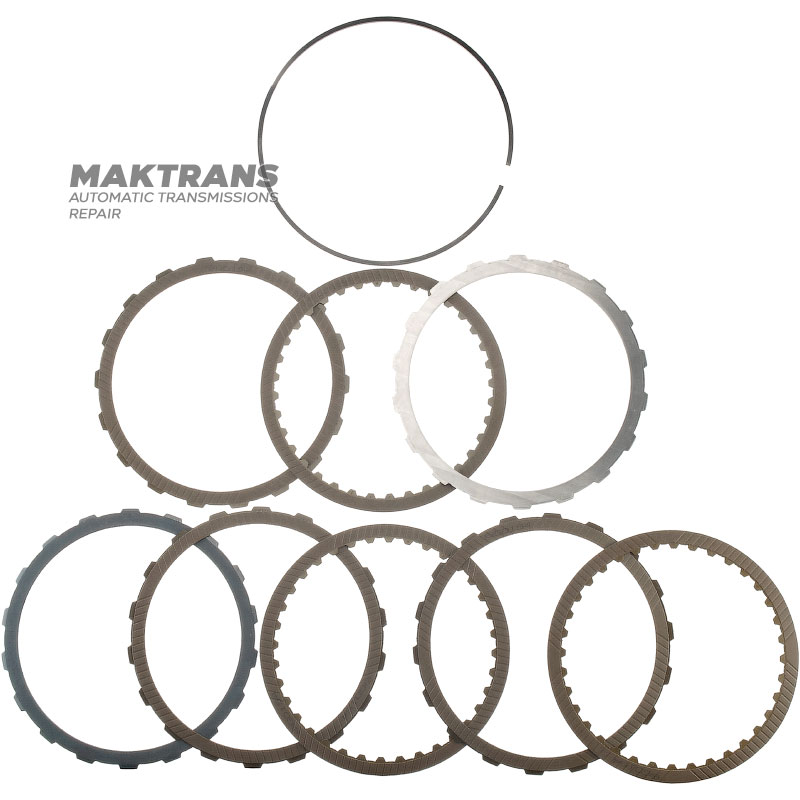

Sada oceľových a trecích kotúčov B1:

• Výška od piestu po poistný krúžok - 24 mm;
• Celková hrúbka sady kotúčov (bez pružinového kotúča) - 16,40 mm;

Podporný disk:

• Hrúbka - 3,95 mm;
• Vnútorný priemer - 169,75 mm;
• Počet zubov - 18 ks;
• Počet diskov v sade - 1 ks.;

Trecí kotúč (jednostranný s vnútornými zubami):

• Hrúbka - 2,10 mm;
• Vonkajší priemer - 190,50 mm;
• Počet zubov - 36 ks;
• Počet diskov v sade - 3 ks.;

Trecí kotúč (jednostranný s vonkajšími zubami):

• Hrúbka - 2,05 mm;
• Vnútorný priemer - 170,15 mm;
• Počet zubov - 18 ks;
• Počet diskov v sade - 3 ks.;

Pružinový kotúč:

• Hrúbka - 1,92 mm;
• Vnútorný priemer - 170,05 mm;
• Počet zubov - 18 ks;
• Počet diskov v sade - 1 ks.;
