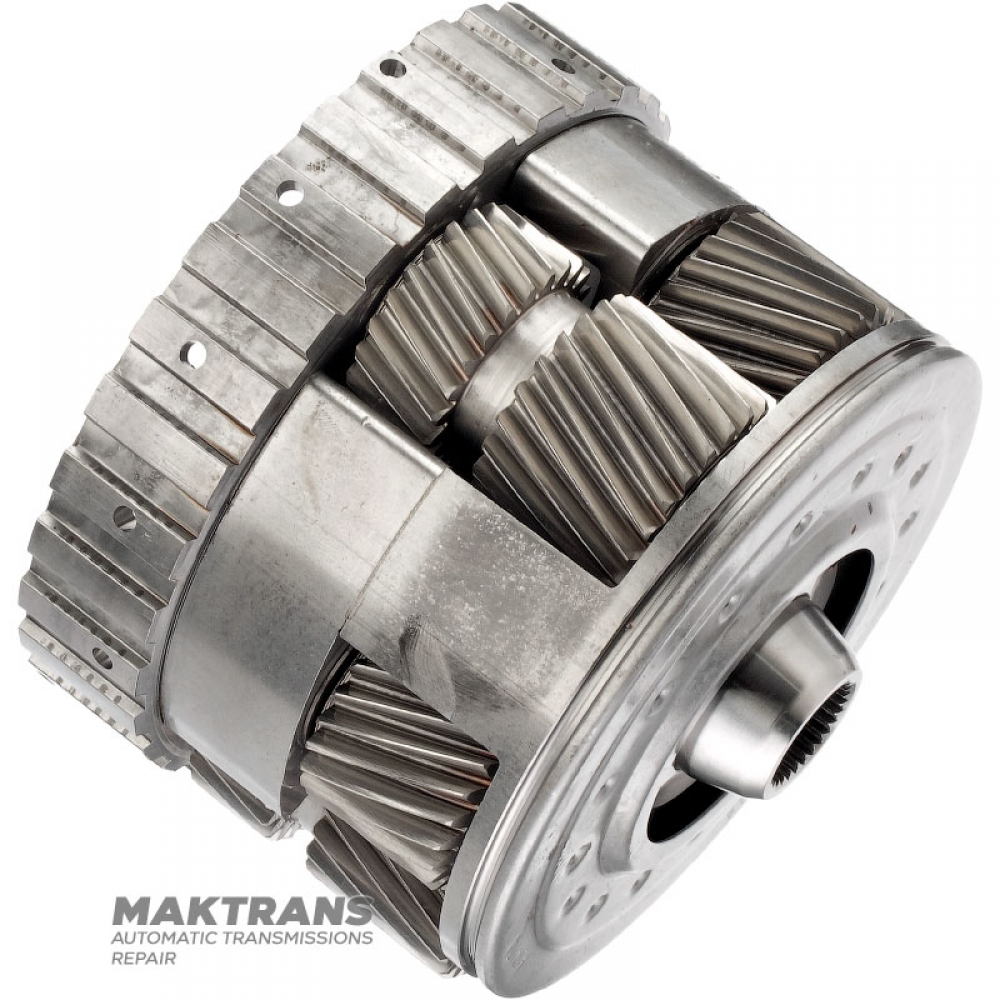

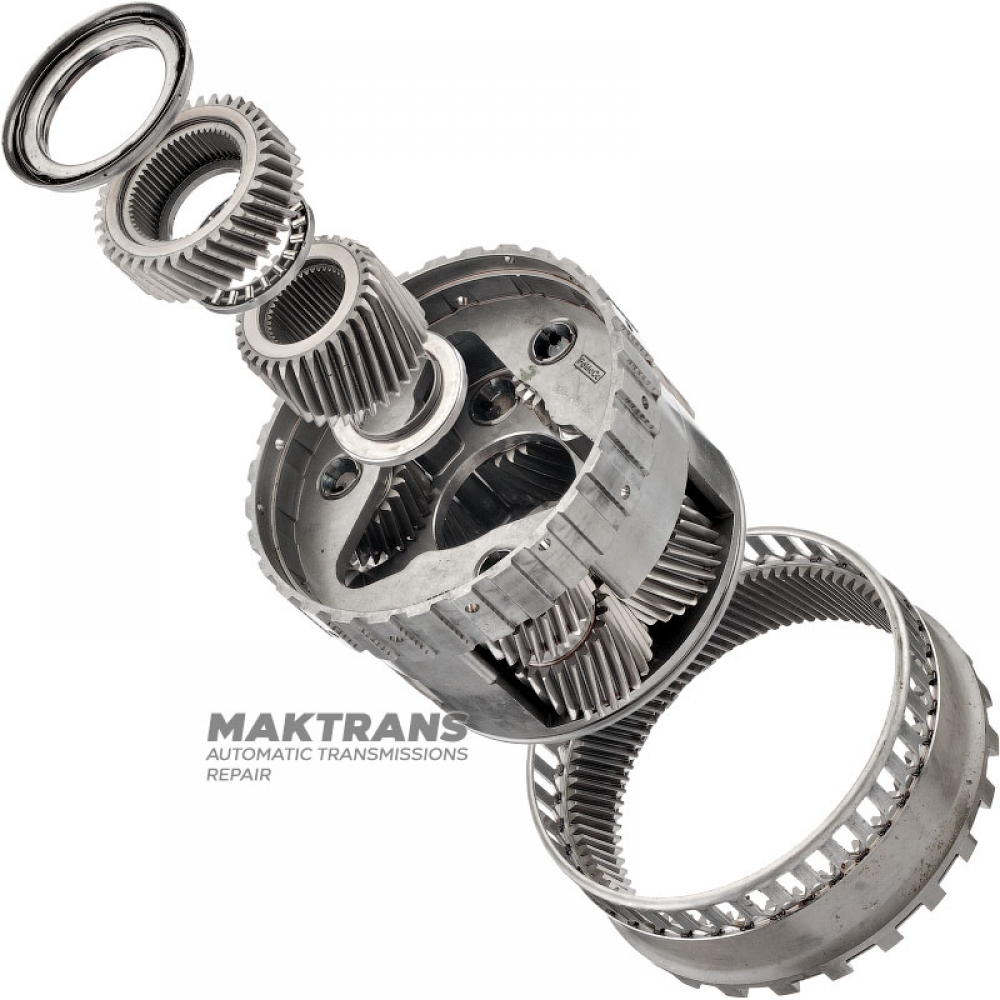

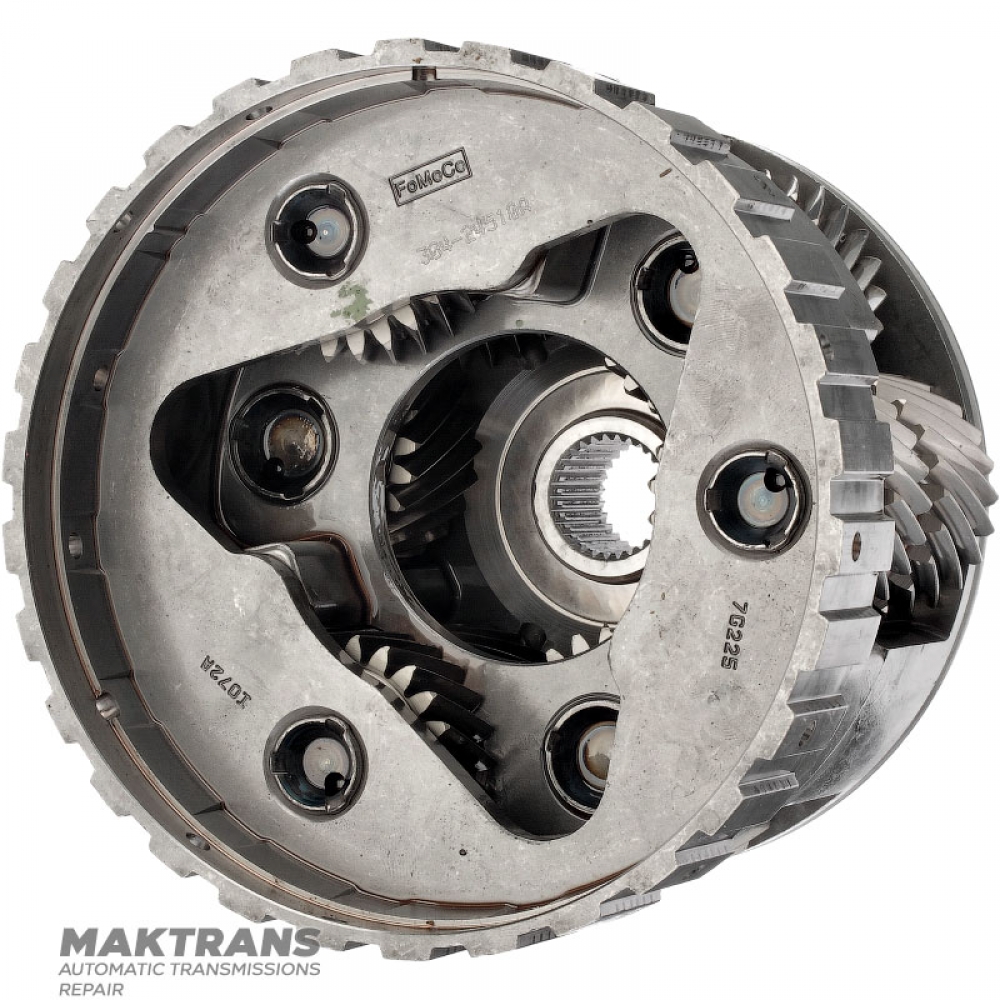

Zostava zadnej planétovej prevodovky 6R60 6R75 6R80 9L3P7G224BA (celková výška 127 mm)

Zostava zadnej planétovej prevodovky 6R60 6R75 6R80 9L3P7G224BA (celková výška 127 mm)

• Celková výška - 127 mm.
• Počet slotov na vnútornej strane je 29 ks.

Nízky/reverzný rozbočovač:

• Výška náboja Low / Reverse Clutch je 30,45 mm.
• Vonkajší priemer náboja je 160 mm.
• Pod trecím kotúčom - 30 zubov.

Planétová prevodovka má tri (párové) satelity s celkovou výškou 65 mm s počtom zubov na satelit 23 ks. Satelit je rozdelený na dve ozubené časti nerovnakej výšky, 34,74 mm a 20,10 mm. a tri satelity s celkovou výškou zubov 33,50 mm s počtom zubov 24 ks.

Slnečná výbava č. 1:

• Počet zubov - 38 ks.
• Vonkajší priemer ozubeného kolesa je 73,15 mm.
• Šírka ozubeného kolesa - 22 mm.
• Počet drážok na vnútornej strane ozubeného kolesa je 56 ks.

Slnečná súprava #2:

• Počet zubov - 31 ks.
• Vonkajší priemer ozubeného kolesa je 60,30 mm.
• Šírka ozubeného kolesa - 39,60 mm.
• Počet drážok na vnútornej strane ozubeného kolesa je 41 ks.

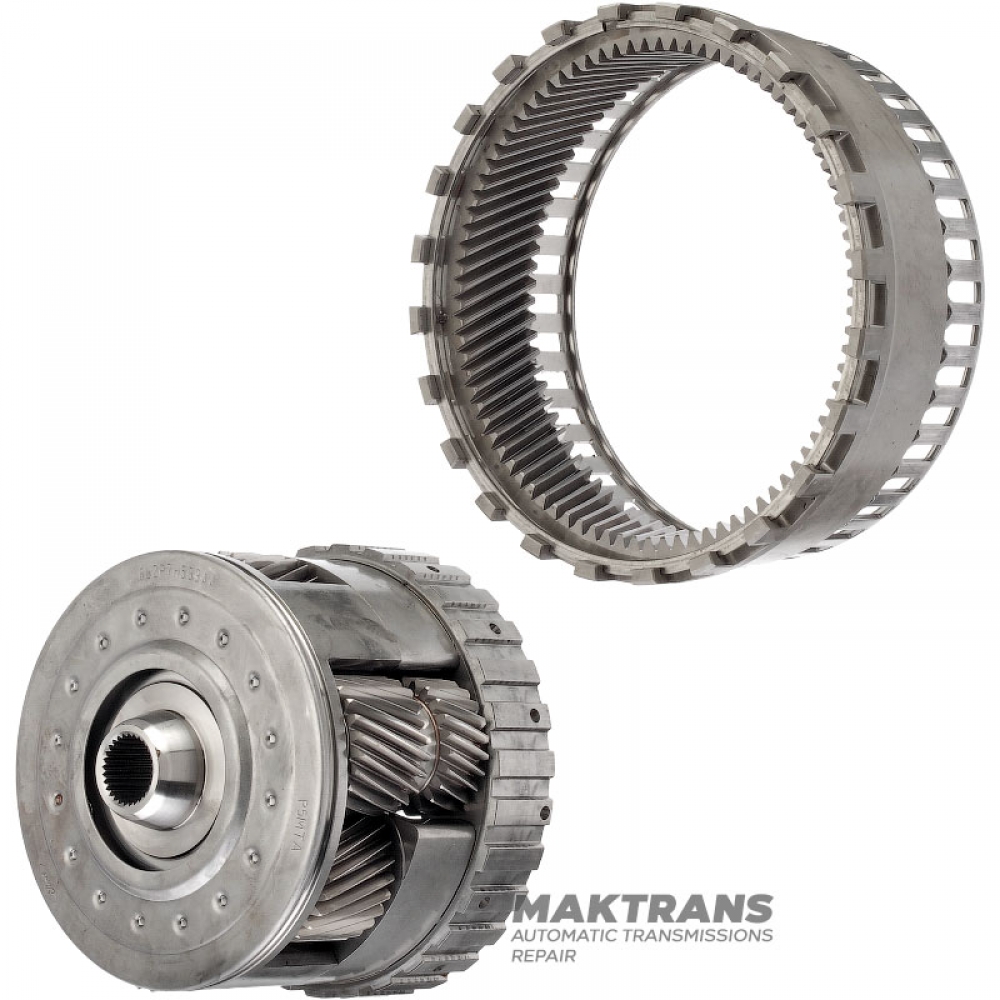

Zadné planétové ozubené koleso 6R60 6R75 6R80:

• Celková výška - 69 ks.
• Vonkajší priemer v mieste montáže príruby výstupného hriadeľa je 182 mm.
• Počet zubov ozubeného venca je 85 ks.
