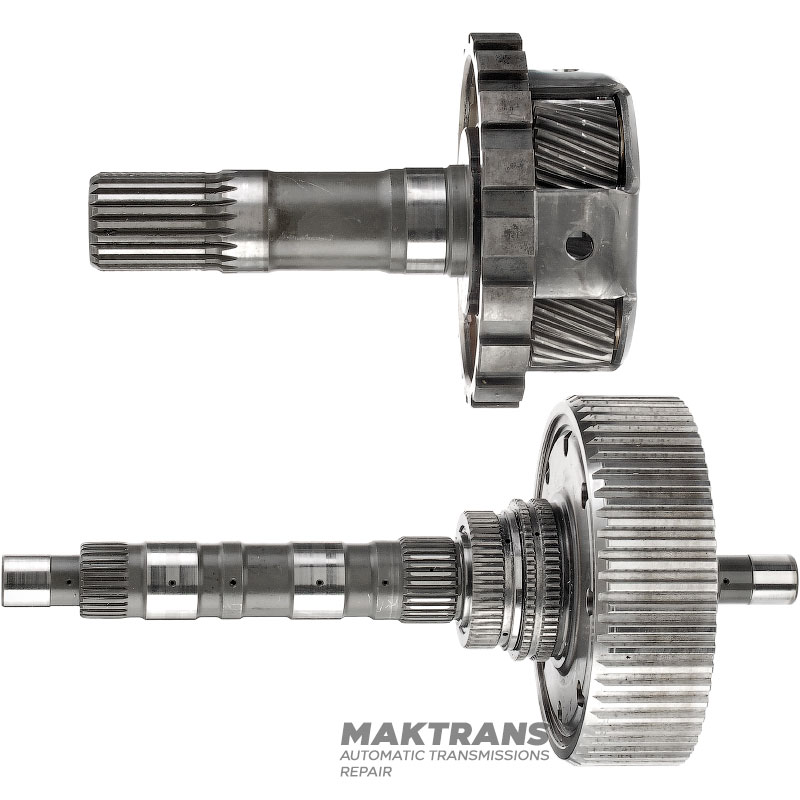

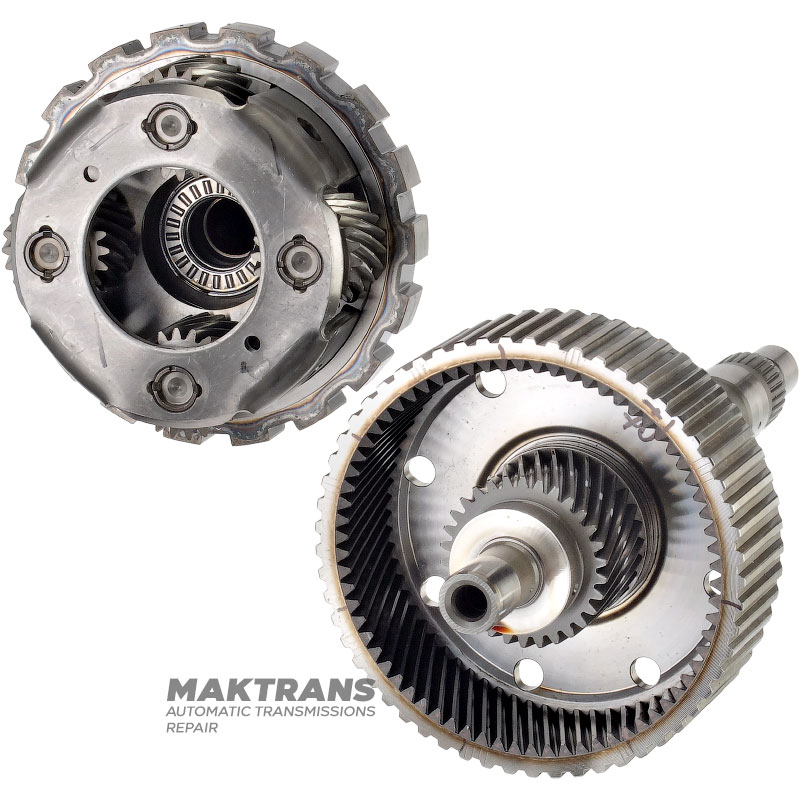

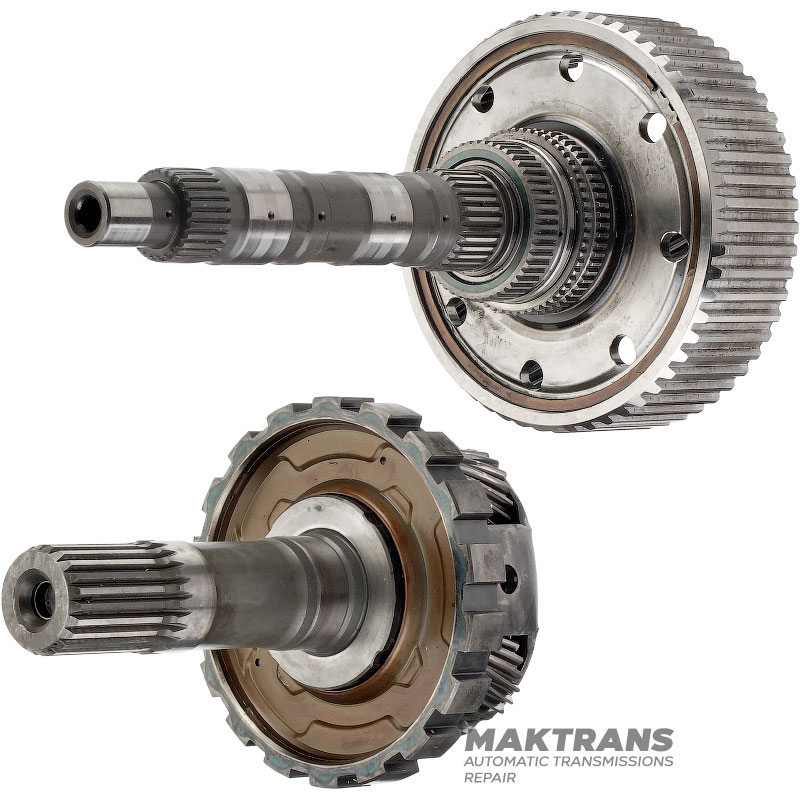

Zadná planétová prevodovka, výstupný hriadeľ 4WD AB60E, AB60F - 4 satelity (20 zubov), dĺžka výstupného hriadeľa 142 mm (dĺžka drážky 55 mm), 22 drážok (vonkajší Ø 38 mm)

Planétová prevodovka s výstupným hriadeľom:

• Celková výška - 203 mm;
• Počet satelitov - 4 ks.;
• Počet zubov na satelite - 20 ks;
• Vonkajší priemer satelitu - 38,35 mm;
• Počet zubov na parkovacom ozubenom kolese - 18 ks;
• Vonkajší priemer parkovacieho prevodu: 143,95 mm;

Výstupný riadok:

• Dĺžka hriadeľa od základne - 142 mm;
• Priemer pracovnej časti na základný hriadeľ je 41,50 mm;
• Počet drážok na hriadeli - 22 ks;
• Vonkajší priemer drážkovanej časti je 38 mm;
• Dĺžka drážkovanej časti 55 mm ;

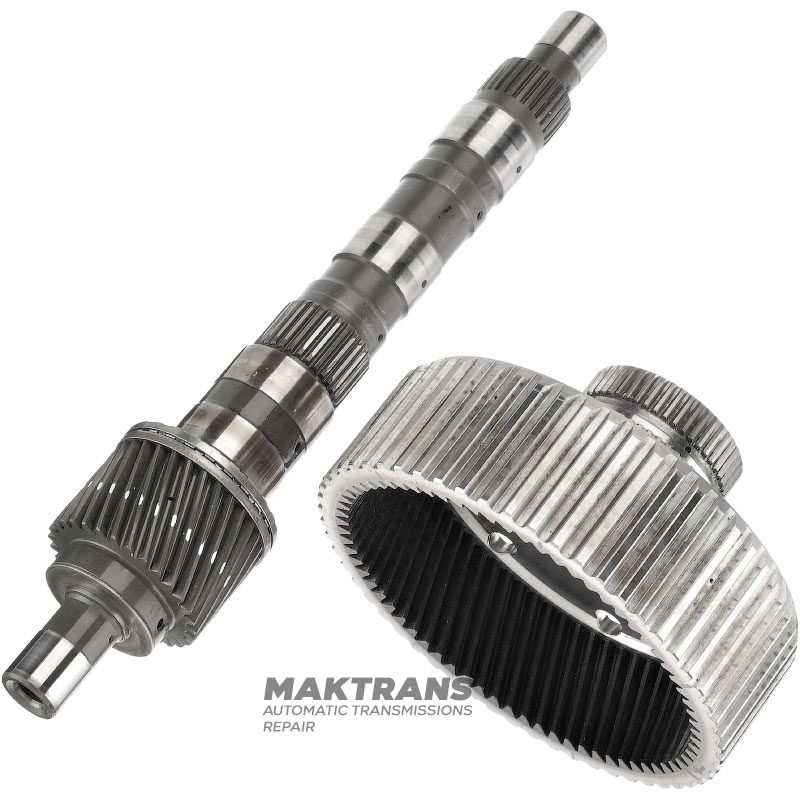

Centrálne koleso (s hriadeľom):

• Celková dĺžka hriadeľa - 305 mm;
• Počet zubov na centrálnom ozubenom kolese - 30 ks;
• Vonkajší priemer centrálneho kolesa: 55,60 mm;

Počet drážok na hriadeli:

• 27 drážok - vonkajší Ø 29,10 mm;
• 31 drážok - vonkajší Ø 33,45 mm;

Vonkajšie priemery pracovných častí hriadeľa:

• 20 mm (stred krajiny)
• 36,45 mm – 2x;
• 30,15 mm – 2x;
• 20 mm;

Ozubený veniec:

• Celková výška - 83,50 mm;
• Šírka ozubeného venca (bez drážkovanej príruby) - 44,85 mm;
• Vonkajší priemer ozubeného venca: 142,50 mm;
• Počet zubov na ozubenom venci - 70 ks;
• Vnútorný priemer ložísk - 36,65 mm;
• Označenie ihlového ložiska - DB-78340;

Počet drážok na krku:

• 49 drážok - vonkajší Ø 53,15 mm;
• 58 drážok - vonkajší Ø 62,45 mm;

357600C070, 3576060130, 357130C020, 3571360070
